Impostazioni varie per Elementi di libreria

Per accedere a questo pannello, andare a Documento > Vista modello > Vista e Opzioni Modello.

  • Questo pannello e il suo contenuto cambia secondo le librerie caricate. (Ci possono essere più pannelli, uno per ciascuna libreria caricata nel progetto.)
  • Gli oggetti libreria situati in tale specifica libreria saranno visualizzati globalmente secondo le Opzioni Vista Modello qui impostate.
  • Le opzioni saranno applicate solo agli oggetti i cui Script GDL siano programmati a questo fine.

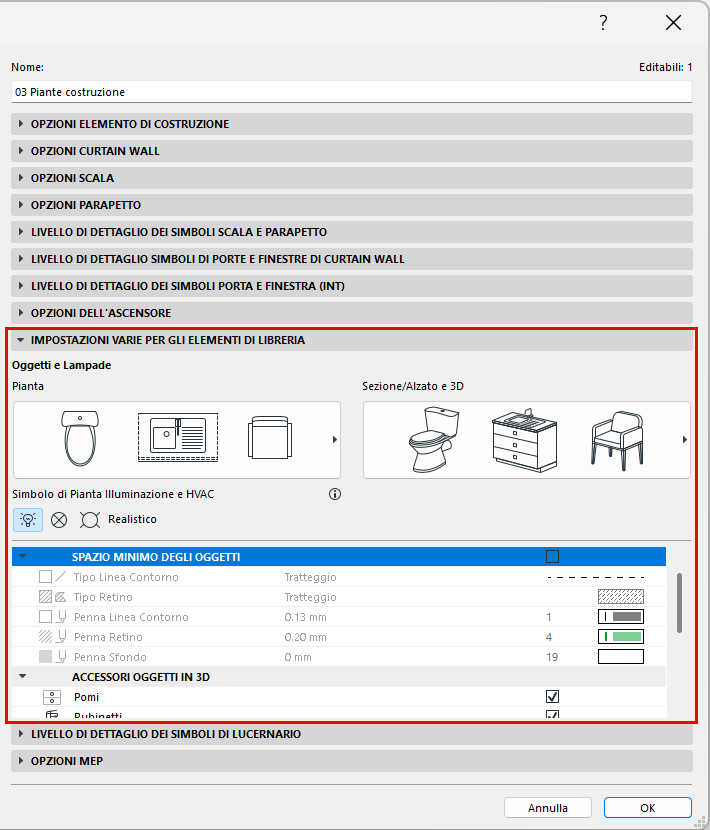

Nella versione INT, il pannello ha il seguente aspetto:



Spazio Minimo  degli oggetti

Selezionare questa casella per visualizzare lo spazio minimo degli oggetti sulla Pianta per mezzo di un contorno e di un retino. Scegliere le opzioni per il tipo di linea e la penna del contorno, e per il tipo di retino/penna/colore sfondo.

L'opzione visualizzazione bordo/retino di Spazio Minimo è visualizzata per tutti gli oggetti che hanno un parametro Spazio Minimo.

  • Per gli Oggetti, usare i parametri Spazio minimo nelle Impostazioni Oggetto.

Livello di Dettaglio Oggetto e Lampada

Impostare il Livello di dettaglio sulla Pianta:

  • Completo, Medio o Basso

e in Sezione/Alzato e Proiezione 3D:

  • Completa, Semplificata o Schematico

Oggetti e Lampade utilizzano le impostazioni del livello di dettaglio definite qui per impostazione predefinita (Per OVM). Per un oggetto/lampada specifico, se il controllo è disponibile, è possibile sovrascrivere il livello di dettaglio in Settaggi Elemento (utilizzare i controlli di Rappresentazione 2D o 3D)

Vedere Rappresentazione 2D e 3D di oggetti.

Simboli di Pianta Illuminazione e HVAC

Scegliere una delle opzioni per la visualizzazione dei simboli in pianta di illuminazione e oggetti HVAC (per es. lampade a soffitto, rilevatori di fumo e diffusori aria) nel progetto.

  • Realistica
  • Elettrico
  • Pianta di controsoffitto

Accessori per oggetti in 3D

Fare clic sui pulsanti di commutazione per visualizzare o nascondere questi tipi di accessori in 3D:

  • Manopole
  • Rubinetti

Linea di apertura dell'oggetto in 3D

  • Scegliere Pomello o Cardini per impostare l'orientamento delle linee di apertura.
  • Scegliere i tipi linea (tratteggiata, continua, punteggiata) per le linee delle aperture sui lati di apertura e opposto.
    Nota: questa opzione è dipendente dalla scala (in genere le linee di apertura non sono visualizzate nelle immagini con scala ridotta).

Connessioni MEP agli oggetti

Utilizzare questa casella di controllo per mostrare o nascondere le connessioni che possono essere collegate a qualsiasi oggetto in un percorso MEP.
