Visualizzazione modello dei pilastri

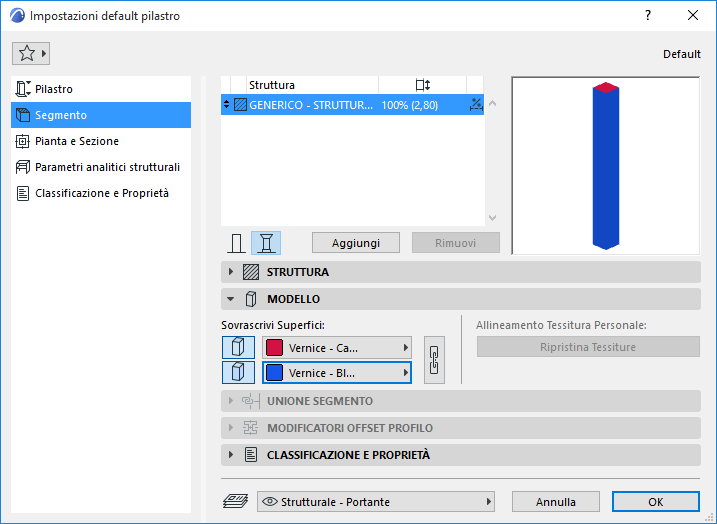

Utilizzare il pannello Modello Impostazioni Pilastro (pagina Segmento) per sostituire una o più superfici del Pilastro.

Sovrascrivi Superficie: fare clic sulle superfici sostitutive assegnate a questo pilastro o segmento nel suo materiale da costruzione:

• Superfici superiore e inferiore
• Superfici laterali (estrusione)
  Nota: per i pilastri posizionati con il metodo Incamiciato, la scelta effettuata qui viene ignorata e sostituita dalle superfici dei muri intersecati dai pilastri. (Vedere Visualizzazione in 3D dei Pilastri incamiciati.)
  Nota: per un pilastro profilato è anche possibile applicare una superficie personale a qualsiasi bordo dell'elemento profilo. (Vedere Applica superficie o linea personale al bordo del profilo .)

Allineamento Tessitura Personale: se questo messaggio è attivato vuol dire che al pilastro correntemente selezionato (già posizionato nel progetto) è stata assegnata una tessitura 3D personalizzata.

• Fare clic su Resetta Tessitura per ripristinare l'origine della Tessitura del pilastro o segmento selezionato.

  Per altre informazioni, vedere Allinea Tessitura 3D.
