Posizionare una Trave

Prima di posizionare una Trave, andare su Impostazioni Trave per regolare la geometria del suo nucleo, l'altezza, il posizionamento e i tagli di estremità.

Vedere Pannello Posizionamento Trave

Per posizionare una trave, scegliere uno dei Metodi Geometrici (metodi di input) nella Palette Informazioni.

Trave singola

  1. Selezionare il metodo Trave singola della Palette Informazioni.
    Nota: se si sta disegnando una trave inclinata, è disponibile solo il metodo Trave singola.

  2. Fare clic su due volte per definire ciascuna estremità della Trave.
  3. Nella Finestra 3D:
    • Snap delle estremità a elementi preesistenti
    • Fare clic su Maiusc per vincolare l'input a un piano di editazione.

      Nota: se la Trave ha già un angolo di inclinazione definito (in Impostazioni o in Palette Informazioni), l'angolo di inclinazione prevale indipendentemente dal vincolo.

      Per una Trave inclinata: vedere Creare una Trave inclinata.

Trave Concatenata

  1. Scegliere il metodo Trave Concatenata della Palette Informazioni.
  2. Fare più clic in successione per posizionare i segmenti di una Trave concatenata.


Questo metodo di immissione è analogo a quello di un Muro concatenato.

Vedere Creare muri concatenati.

Nella Finestra 3D:

  • Snap delle estremità a elementi preesistenti
  • Fare clic su Maiusc per vincolare l'input a un piano di editazione.

Trave Rettangolare/Rettangolare ruotata

Scegliere uno di questi metodi dal menu di scelta rapida dell'icona Trave Rettangolare:


  • Per una Trave Rettangolare normale, fare clic due volte per definire i suoi due angoli opposti.
  • Per una rettangolo ruotato, fare clic due volte per definire un lato del rettangolo, incluso il vettore di rotazione, quindi trascinare e fare nuovamente clic per completare.

Trave curva orizzontale



Per creare una nuova Trave curva, usare uno dei metodi seguenti:

Immissione di Trave Curva dalla Palette Informazioni



Scegliere uno dei tre metodi di immissione curva: Questi metodi sono analoghi a quelli per la creazione di un muro curvo.

Vedere Creare un Muro curvo.

Altri modi di creare Travi curve orizzontali

  • Creare segmenti di Trave curvi come parte di una Trave Concatenata.
  • Selezionare una Trave diritta sulla planimetria, quindi usare i comandi della pet palette per curvarla o editarla usando la tangente.

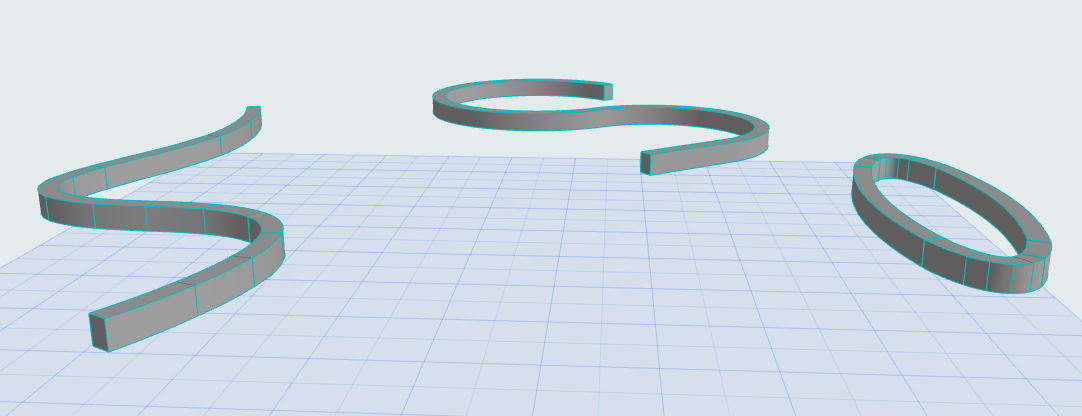

  • Bacchetta magica: traccia le forme degli elementi di disegno curvi con la Bacchetta magica.


Vedere il video

Vedere il video

Argomento correlato:

Curvare una Trave Verticalmente
