Impostazioni Strumento Trave: Anteprima e Posizionamento
La finestra di dialogo Impostazioni Trave è divisa in cinque schede.

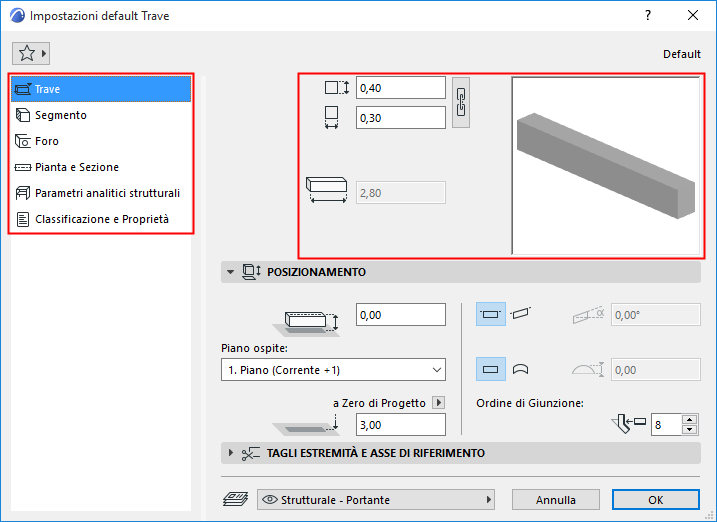

La sezione Anteprima resta visibile su tutte le schede e riflette le modifiche apportate nelle impostazioni. Per una Trave a più segmenti, la sezione Anteprima include le impostazioni della Struttura.
Navigare tra le pagine usando la struttura ad albero sulla sinistra:
Per una Trave semplice (a segmento singolo), immettere i valori geometrici della trave:
Larghezza/Altezza Trave
Lunghezza Trave

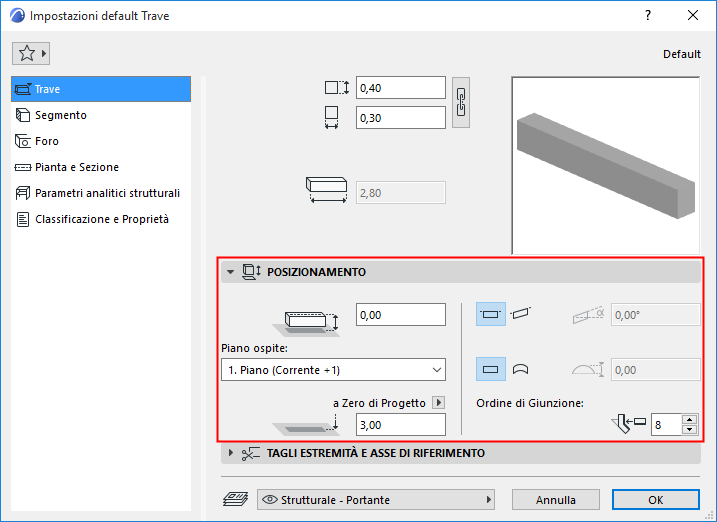

Pannello Posizionamento Trave
Offset dal Piano Ospite
Scostamento dell'asse di riferimento della Trave dal Piano Ospite.
Piano ospite
Vedere Piano ospite.
Elevazione Linea di Riferimento [al livello di riferimento]
Calcola l'altezza corrente dell'asse di riferimento della trave, misurata dal livello di riferimento (per impostazione predefinita questo livello di riferimento è lo zero di progetto).
Per le Travi inclinate, questa elevazione viene misurata dal punto iniziale dell'asse di riferimento della Trave.
Fare clic sulla freccia a comparsa per cambiare il Livello di Riferimento, se necessario.
Note:
- I livelli di riferimento sono definiti in Opzioni > Preferenze Progetto > Livelli di Riferimento.
- Questo è un valore calcolato, non un collegamento. Se si cambia il livello di riferimento, la trave non cambia di posizione.
Per informazioni generali su livelli, vedere Preferenze Livelli di riferimento.
Orizzontale o Inclinata
Vedere Creare una Trave inclinata.
Geometria della Trave nella direzione Z.
- Per una Trave curvata verticalmente, immettere l'altezza Arco/Corda.
Vedere Curvare una Trave Verticalmente.
Ordine di Giunzione
Un numero di Ordine di Giunzione più elevato ha la priorità su quello più basso.
Ordine di Giunzione è rilevante
