Definire la Struttura della Trave/Segmento
Selezionare una Trave o un segmento di Trave.
Usare il pannello Struttura di Impostazioni Trave (pagina Segmento) per definire le proprietà della sua Struttura e la lunghezza (fissa o flessibile).
Per un segmento selezionato: queste impostazioni sono disponibili anche in modalità Editazione Trave.
Sezione

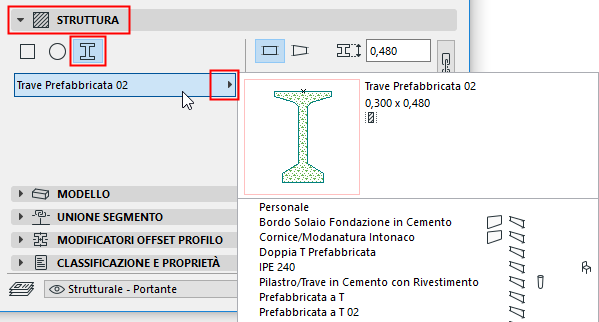

Fare clic su un'icona per definire la sezione trasversale del segmento.
Materiale da Costruzione /Profilo
Usare il menu di scelta rapida per scegliere un Materiale da Costruzione per la Trave o il Segmento di Trave.
Lunghezza segmento (Fissa o Flessibile)
Per ciascun segmento selezionato: definire la sua lunghezza come fissa o flessibile, facendo clic sull'icona corrispondente nel pannello Struttura.

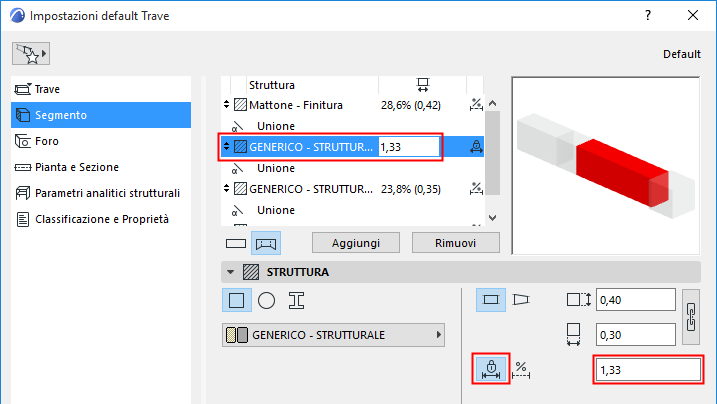

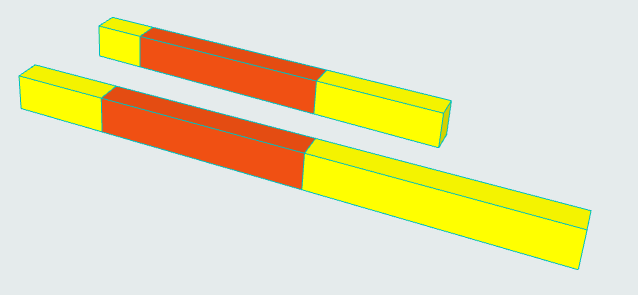

- Per segmento a lunghezza fissa: definire la lunghezza. Questa rimarrà invariata anche se la Trave si allunga. (È anche possibile inserire la lunghezza del segmento selezionato nell'elenco Struttura).

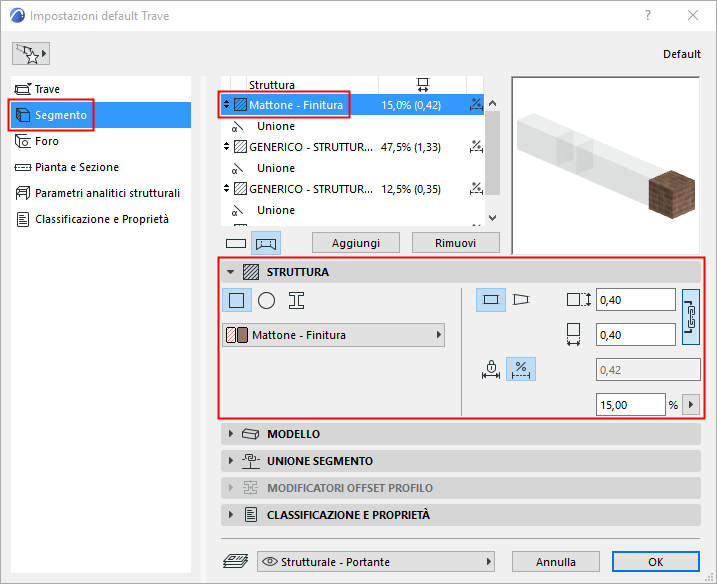

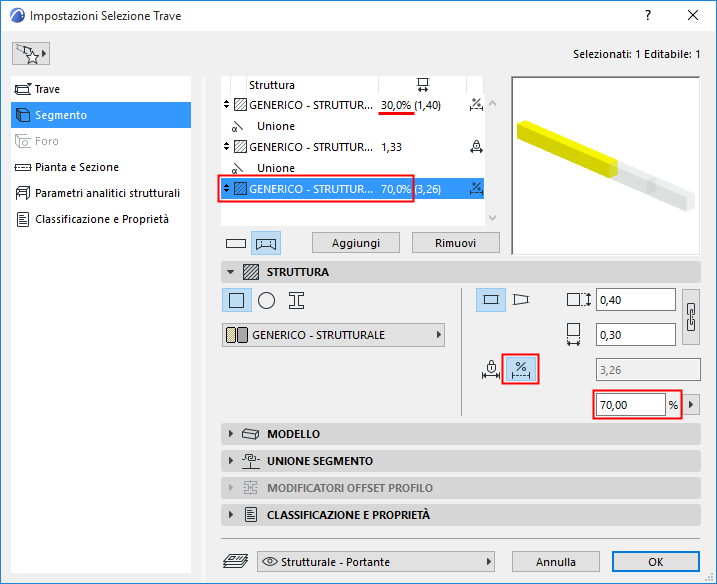

- Per un segmento flessibile: definirne la lunghezza come percentuale di tutti i segmenti flessibili. (La somma delle lunghezze dei segmenti flessibili è pari al 100%.) Se la Trave si allunga la lunghezza del segmento risulterà accresciuta in proporzione.
Lunghezza segmento - Edita in 3D
- Selezionare la trave nella Finestra 3D.
- Fare clic sull'hotspot Unione (sulla linea di riferimento della Trave).

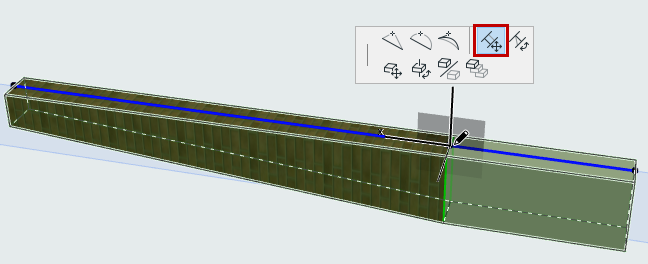

- Dalla pet palette, usare il comando Muovi Unione Segmenti per regolare la lunghezza del segmentoNota: se si trascina l'hotspot del segmento nel segmento adiacente, ciò elimina completamente il segmento trascinato.
