Trave o Segmento rastremato

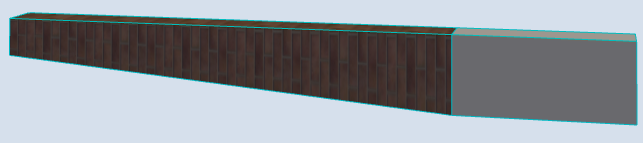

È possibile creare una Trave rastremata o rastremare i singoli segmenti di Trave.

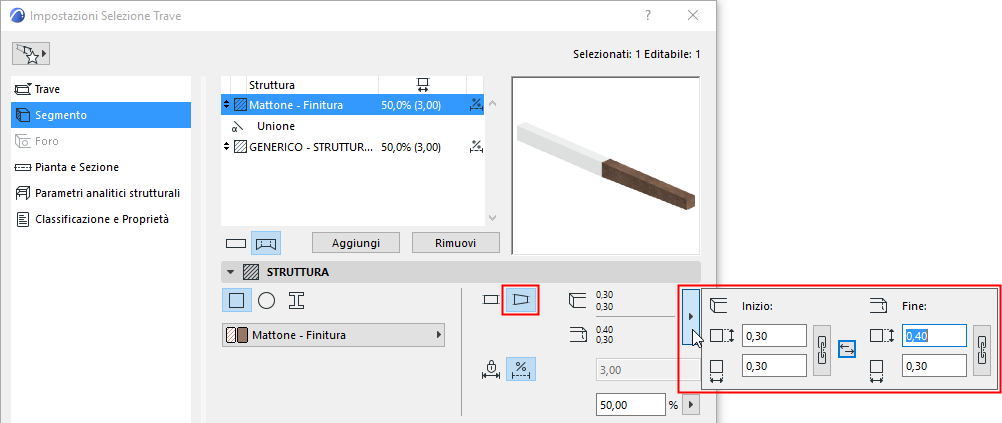

Usare la scheda Segmento di Impostazioni Trave. (Per una Trave a più segmenti, selezionare il segmento da rastremare.)

  1. Nel pannello Struttura, selezionare Geometria rastremata.
  2. Utilizzare il menu di scelta rapida per definire le quote nella sezione trasversale della Trave rastremata o del Segmento rastremato in corrispondenza delle superfici di Inizio e di Fine.
    • Usare l'icona catena per rendere uguali tra loro le quote di altezza e larghezza
    • Utilizzare il pulsante freccia per invertire la direzione della rastremazione
