Posiziona Collegamento

  1. Scegliere Archivio > Contenuto Esterno > Posiziona Collegamento.

    Viene visualizzata la finestra di dialogo Posiziona Collegamento.

    Se il progetto contiene già uno o più Collegamenti:

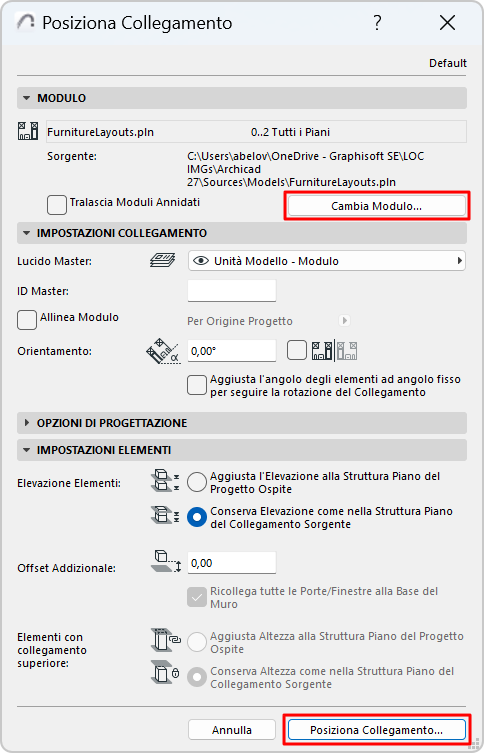

    • È elencato l'ultimo collegamento posizionato. Fare clic su Posiziona Collegamento per posizionarlo nuovamente o su Cambia Modulo per sceglierne un altro.


    Se non è stato ancora posizionato un Collegamento:

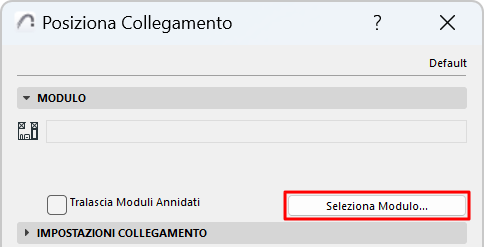

    • Fare clic su Seleziona Modulo per definirne uno.

  2. Selezionare Modulo Collegato

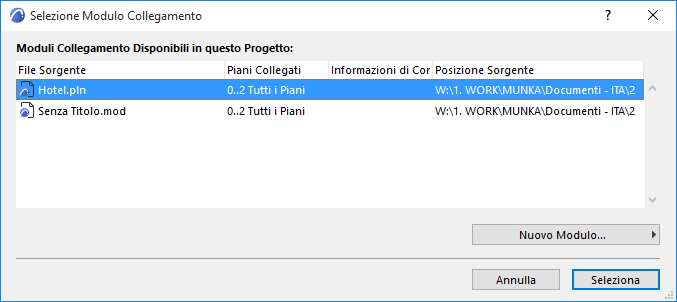

    Si apre la finestra di dialogo Seleziona Modulo collegato. I Moduli Collegati del progetto (se presenti) sono elencati con informazioni sui piani degli edifici con cui sono collegati e sulla posizione del file originale.

    • Per i Moduli basati su IFC, la colonna Informazioni Conversione indica i file di Template e Traduttore utilizzati nella conversione del file in Archicad .
    • Per i Moduli basati su Rhino, la colonna Informazioni Conversione contiene la datazione oraria che identifica il modulo.
    • Per i Moduli basati su RVT, la colonna Informazioni Conversione contiene la Vista 3D e la datazione oraria.
  3. Procedere in uno dei seguenti modi:
    • Scegliere uno dei moduli esistenti di questo progetto, mostrati nell'elenco, o

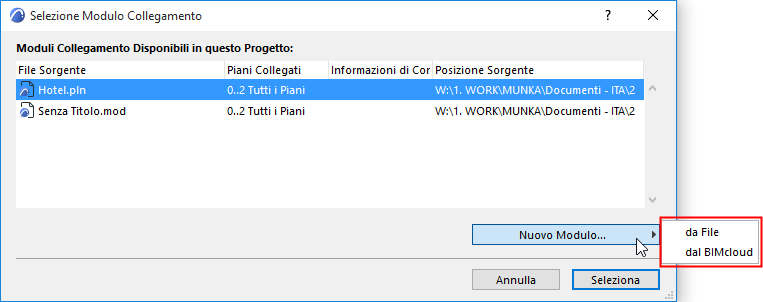

    • Fare clic su Nuovo Modulo per aggiungere un nuovo Modulo Collegato al progetto corrente.


    Se si sceglie Nuovo Modulo:

    Scegliere la sorgente del nuovo collegamento: da File, o da BIMcloud.


    • Da File: viene visualizzata una finestra di dialogo di apertura file. Selezionare il file che si desidera usare come modulo.
    • Da BIMcloud: Scegliere un BIMcloud, quindi scegliere il progetto Teamwork. Accedere al BIMcloud, se necessario. Vedere Log in al BIMcloud.
      Nota: il progetto Teamwork sorgente deve avere lo stesso numero di versione del progetto ospite.

    Se si sceglie il formato file IFC:

    Vedere Collegamento File IFC per altre opzioni.

    Se si sceglie il formato file Rhino (.gsm):

    Vedere Collegamento File Rhino per altre opzioni.

    Se si sceglie il formato file Revit (.rvt):

    Vedere Collegamento di un Modello 3D RVT per altre opzioni.

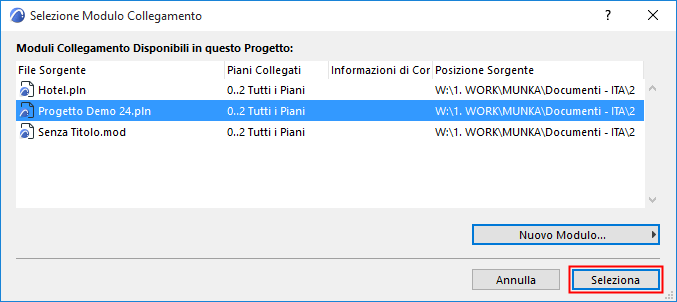

  4. Fare clic su Seleziona.

  5. Se il file PLN o .mod selezionato ha più piani, viene visualizzata la finestra di dialogo Seleziona Piano.
    Nota: Seleziona piano non viene visualizzato per i moduli IFC (che vengono inseriti con tutti i piani) o per i moduli basati su Rhino.


    Selezionare un'opzione:

    • Piano singolo: fare clic su uno dei piani elencati per posizionare come Collegamento.
    • Tutti i piani (Intero Modello): posiziona nel progetto ospite tutti i piani del file del modulo.
  6. Fare clic su OK.

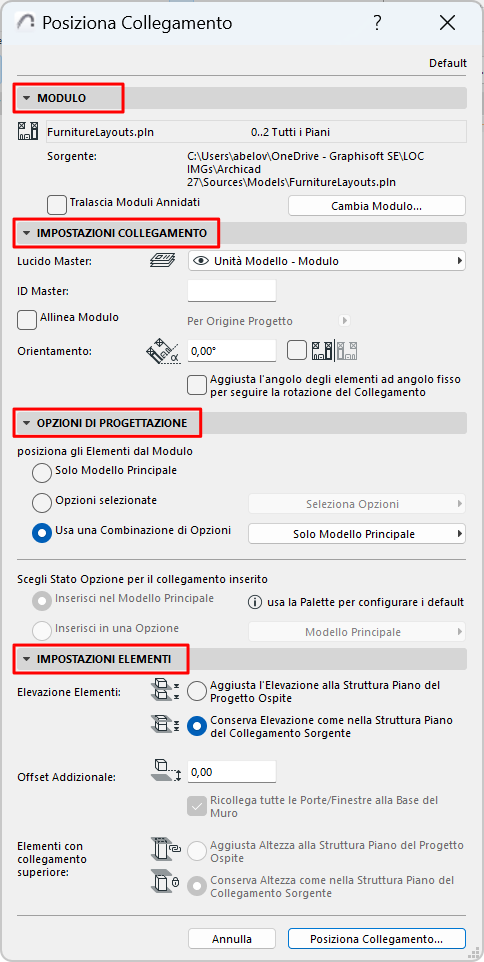

  7. Fare clic su Seleziona per tornare alla finestra di dialogo Posiziona collegamento:

    • impostare Lucido Master e Orientamento
    • opzionalmente allineare il Modulo all'Origine Progetto o al Punto di Rilevamento
      • Disponibile solo al posizionamento di un Collegamento, per i formati di modulo che usano Punto di Rilevamento: PLN, MOD, IFC, RVT
      • Se questo è selezionato, allora il controllo Orientamento è visualizzato in grigio
    • assegna un ID Master opzionale
  8. Impostare le Opzioni di Progettazione per il collegamento:
    • Scegliere Opzioni di Progettazione per posizionare dal file di origine. (Il Modello Principale è sempre posizionato, ma è possibile scegliere Opzioni particolari o una Combinazione di opzioni)
    • Il Collegamento verrà aggiunto all'attuale Opzione di default del file ospite.

      Vedere Collegamenti e Opzioni di Progettazione.

  9. Definire come gestire la quota altimetrica degli elementi e gli elementi con collegamento superiore
    Nota: quando si esegue il collegamento di un file IFC, assicurarsi di impostare l'opzione Elevazione elementi su Conserva elevazione! Altrimenti, il modello importato potrebbe "scomporsi" quando i suoi elementi sono collocati in una struttura di piani diversa.

    Per i dettagli, vedere Impostazioni collegamento.

  10. Fare clic su Posiziona Collegamento.

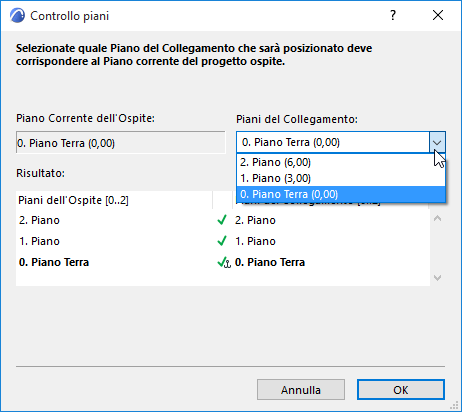

  11. Controllo piani (per Moduli Collegati con più piani):

    Nella finestra di dialogo Controllo piani, selezionare il piano del modulo da posizionare sul piano corrente nel progetto ospite. (Non rilevante per i moduli basati su Rhino).

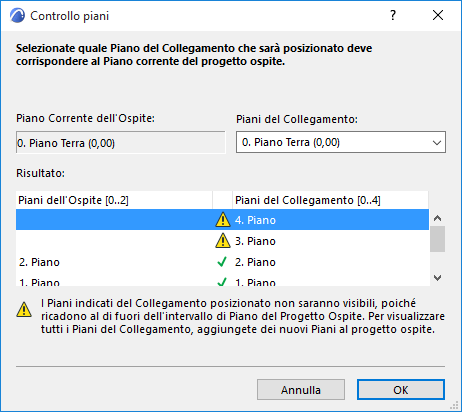

    Se si prova a posizionare un modulo multipiano in un progetto ospite che contiene meno piani del modulo che si sta posizionando, i piani del modulo che non "entrano" nel progetto ospite non saranno visibili.



    Per risolvere questo problema, creare i piani aggiuntivi necessari nel progetto ospite.

  12. Fare clic su OK per posizionare il Modulo Collegato.
