Collegamento File Rhino

  1. Come per il posizionamento degli altri collegamenti, Scegliere Archivio > Contenuto Esterno > Posiziona Collegamento.

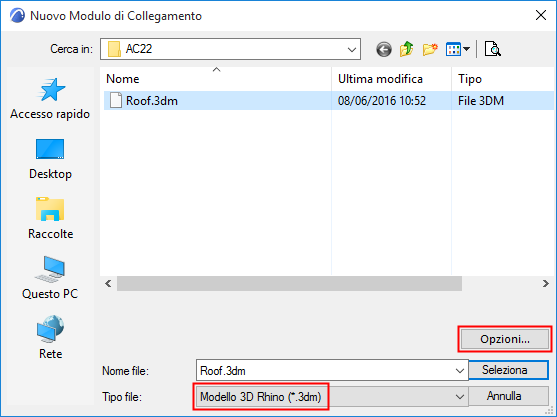

  2. Dalla finestra di dialogo Nuovo modulo Collegato, selezionare il modello Rhino 3D Model (* .3dm), quindi fare clic su Opzioni.

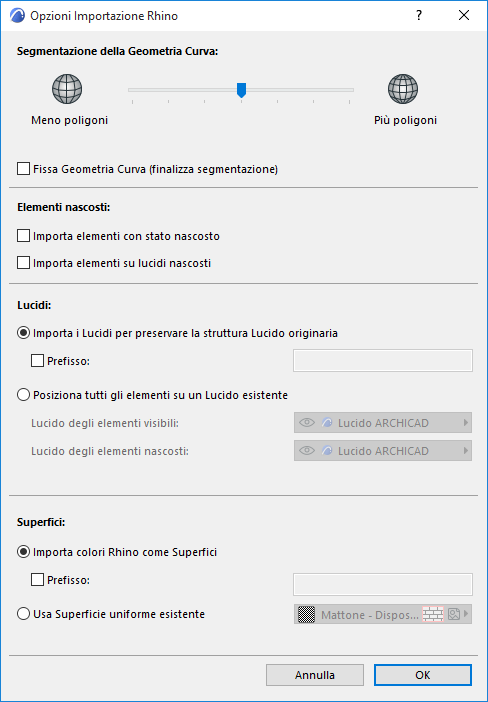

  3. Si apre la finestra di dialogo Opzioni Importazione Rhino.


    Queste sono le stesse opzioni dell'apertura/fusione di un modello di Rhino:

    Vedere Opzioni di importazione per il Modello 3D Rhino.

    Nota: le impostazioni di segmentazione non possono essere modificate dopo aver posizionato un collegamento basato su Rhino.
  4. Dopo aver impostato le Opzioni di importazione, fare clic su OK per tornare alla finestra di dialogo Nuovo Modulo Collegato.
  5. Selezionare il nuovo collegamento basato su Rhino creato e fare clic su Seleziona per tornare alla finestra di dialogo Posiziona collegamento.
  6. Seguire la normale procedura per l'inserimento e la gestione di questo Collegamento. Il collegamento sarà posizionato nel piano correntemente aperto in Archicad.

    Vedere Posiziona Collegamento per una illustrazione di questo processo.

Controllare le Impostazioni di importazione del Modulo Collegato

Ogni Modulo Collegato basato su Rhino può avere le proprie impostazioni di importazione. Per vedere le impostazioni del collegamento (o le Informazioni sulla Conversione):

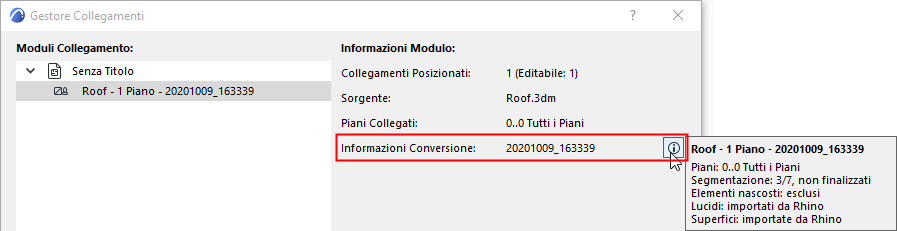

  1. Aprire il Gestore Moduli Collegati (Archivio > Contenuto esterno > Gestore Moduli Collegati).
  2. Scegliere il profilo desiderato dall'elenco dei moduli posizionati.
  3. A destra, controllare la sezione Informazioni di Conversione per vedere le informazioni del modulo.
