Impostazione di Tabelle delle quotature per Segmento, Gomito, Diramazione, Transizione

Disponibile con Archicad Collaborate.

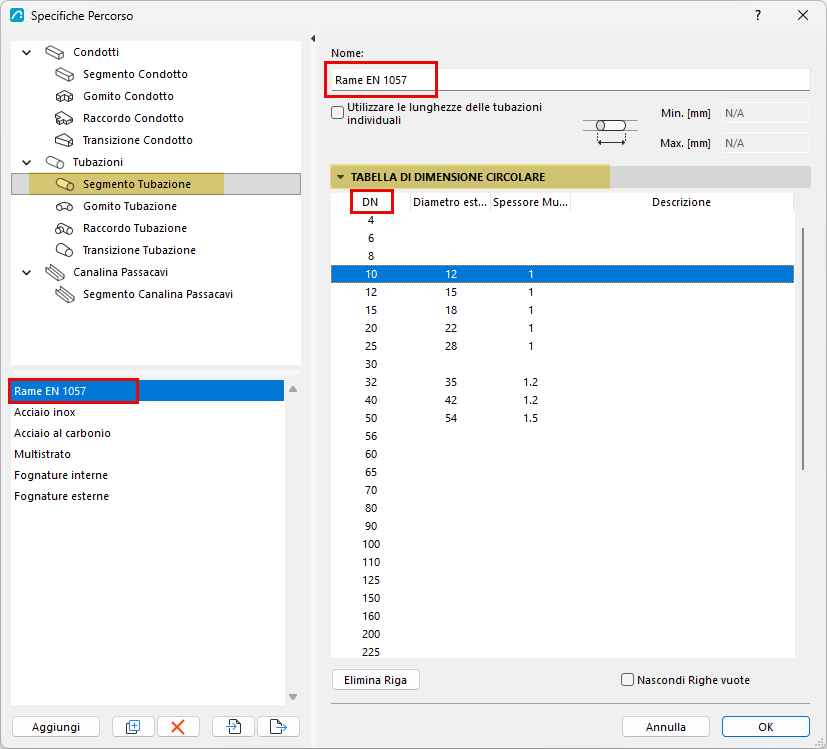

Nelle Specifiche di Percorso, selezionare un tipo di Elemento MEP. Qui è possibile creare o modificare le tabelle di dimensioni preimpostate.

  • Le voci elencate (ad esempio le voci DN) provengono dal Set di riferimento. (vedere Creare impostazioni di riferimento per Condutture e Tubazioni)
  • Impostare i valori di dimensione desiderati per ciascuno, come necessario.
  • Il tipo di elemento MEP può avere più tabelle di quote preimpostate: fare clic su Aggiungi o Duplica per creare tabelle aggiuntive.
  • Alcune righe possono rimanere vuote se non si utilizza quell'elemento. Selezionare "Nascondi righe vuote" per visualizzare solo gli elementi utilizzati.
  • Duplicare e editare qualsiasi tabella dimensioni per crearne di nuove e modificarne i valori.


Utilizzare lunghezze individuali

Vedere Usare le lunghezze individuali di tubi e condotti .

Definire le curve ad angolo

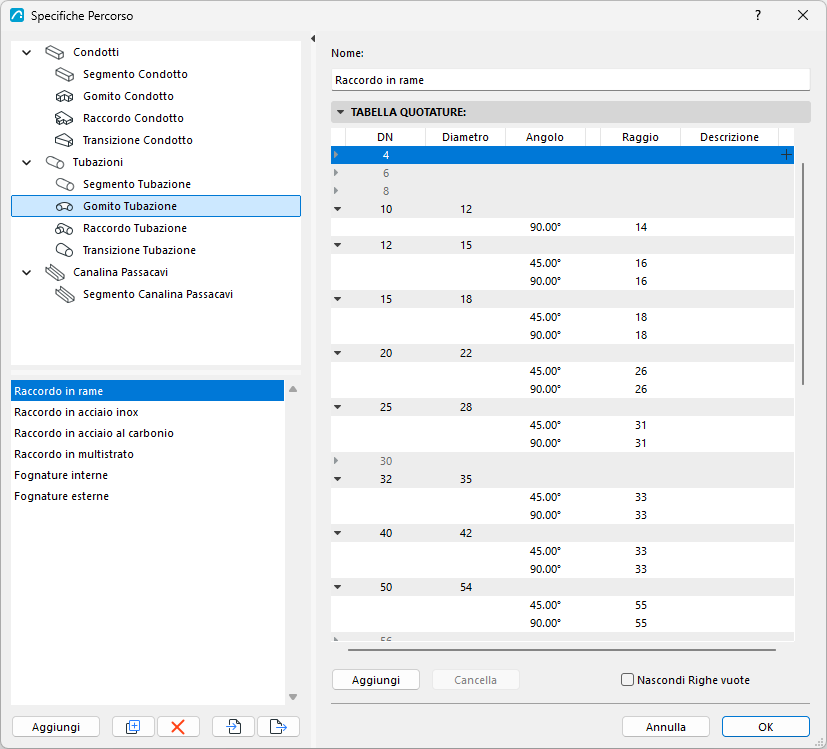

Configurare tutti i parametri angolari standard per gomiti e diramazioni di tubi o condotti.



Impostazione delle dimensioni della Diramazione

Le dimensioni della diramazione includono più parti:
