Opzioni Vista Modello per elementi MEP

Disponibile con Archicad Collaborate.

Per accedere a questo pannello, andare a Documento > Vista modello > Vista e Opzioni Modello.

Queste opzioni MEP controllano l'aspetto degli elementi MEP nella Pianta di pavimenti. Affinché queste impostazioni abbiano effetto, l'opzione di visualizzazione in Pianta di ciascun elemento (in Impostazioni elemento) deve essere impostata su "Per OVM". (Vedere Visualizzazione dell'elemento del Percorso: Pianta e Sezione, Visualizzazione Modello ).

Nel pannello Opzioni MEP: Scegliere come visualizzare ciascun tipo di percorso ed elemento MEP: proiettato, completo (con isolamento), semplificato (senza isolamento) o schematico





image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
Visualizzazione proiettata Semplificata (senza isolamento) Schematico

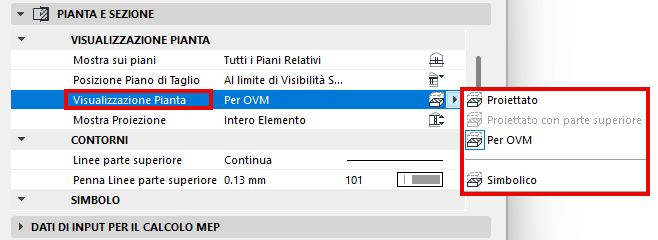

Affinché le opzioni di visualizzazione del modello abbiano effetto per qualsiasi percorso, assicurarsi che l'opzione di visualizzazione della planimetria (in Impostazioni percorso) sia impostata su "Per OVM".

È inoltre possibile modificare questa impostazione per i singoli percorsi scegliendo per essi la rappresentazione Proiettata o Simbolica. Vedere anche Visualizzazione Pianta



Per la visualizzazione Schematica, definire i colori delle linee per Sistema, utilizzando la finestra di dialogo Sistemi MEP.

Impostazioni Vista Modello Elettrico

Vedere anche Crea simbolo MEP personale.
