Visualizzazione dell'elemento del Percorso: Pianta e Sezione, Visualizzazione Modello

Disponibile con Archicad Collaborate.

Impostare la visualizzazione della pianta per il percorso MEP.



Mostra sui piani

  • Scegliere in quali piani deve essere visualizzato il Percorso MEP. L'opzione predefinita per tutti gli elementi MEP è "Tutti i piani relativi" (dove il percorso è fisicamente presente).

Posizione Piano di Taglio

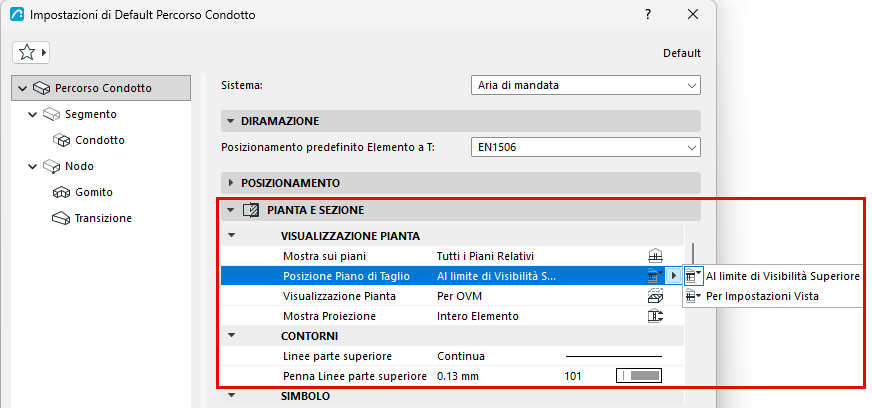

Scegliere come visualizzare il Percorso MEP, in base alle impostazioni del Piano di Taglio della pianta.

Nota: questo comando si applica solo agli elementi MEP supportati, come quelli da Libreria MEP.libpack. Altri elementi MEP hanno un aspetto uniforme, indipendente dai piani che intersecano.

Ad esempio, questo Percorso mostrato può avere diverse visualizzazioni di Pianta:

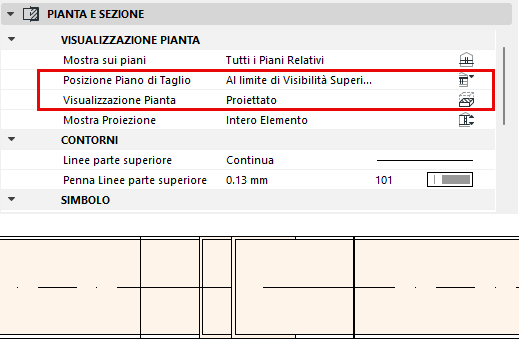

  • Limite superiore di visualizzazione: taglia il percorso MEP al limite superiore di visualizzazione (come impostato in Piano di Taglio)

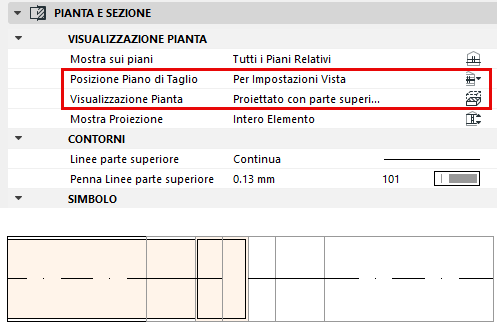

  • Da Impostazioni Vista: Tagliare il percorso MEP all'altezza del Piano di Taglio della pianta


Visualizzazione Pianta


  • Per OVM: Applica le impostazioni delle Opzioni Vista Modello dal pannello "Opzioni MEP". (Vedere Opzioni Vista Modello per elementi MEP.)
  • Proiettato: dal Piano di Taglio della planimetria al piano "Mostra fino a" + simbolo di taglio
  • Proiettato con Parte Superiore: dal Piano di Taglio della planimetria al piano "Mostra in basso" + simbolo di taglio e da "Mostra in alto" al Piano di Taglio della planimetria (disponibile se la posizione del piano di taglio è impostata su "Per impostazioni Vista")
  • Simbolico: da "Mostra in Basso a" a "Mostra in Alto a", utilizzando contorni con linee proiettate, asse
  • Per le opzioni di proiezione: vedere Mostra proiezione

Simbolo: Retini, Linee e Superficie

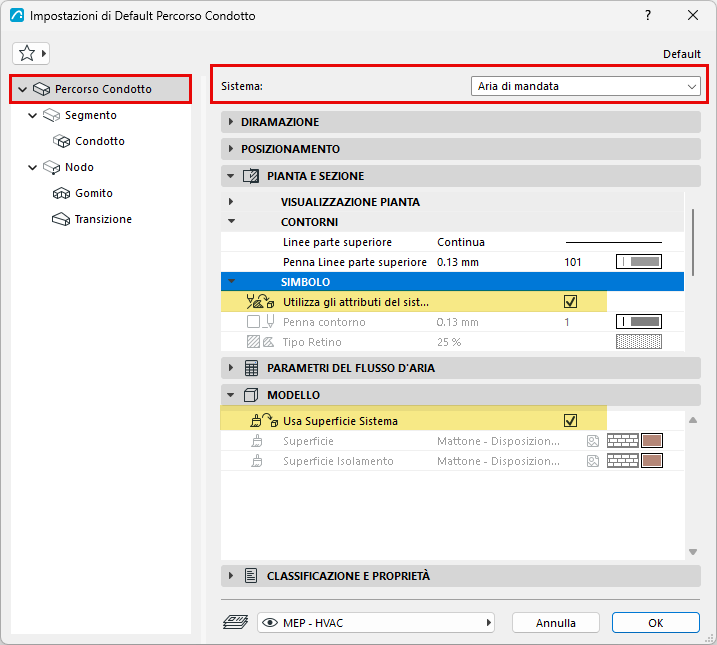

Per impostazione predefinita, il Percorso utilizza gli attributi del Sistema MEP selezionato nella parte superiore della finestra di dialogo: la casella "Usa attributi di sistema" è selezionata per impostazione predefinita. Gli attributi del Sistema sono definiti in: Sistema Impiantistica.


  • Per sovrascrivere gli attributi del Sistema MEP per questo Percorso: deselezionare "Usa attributi/superfici di sistema" per attivare i controlli locali. Quindi impostare gli attributi preferiti per questo percorso.
