Posizionare un Carico Superficiale

I Carichi di superficie possono essere posizionati su tutta la superficie del membro 2D o su una parte di essa.

1. Attivare lo strumento Carico Superficiale Strutturale.
2. In Impostazioni Strumento o Palette Informazioni: selezionare un Modello di Carico per il nuovo elemento di carico (vedere Impostazioni Strumento Carico)
3. Selezionare un metodo geometria:

• Intero membro: con un solo clic si applica un Carico di Superficie all'intero elemento 2D. Questo Carico di Superficie è associativo rispetto ai bordi del membro.

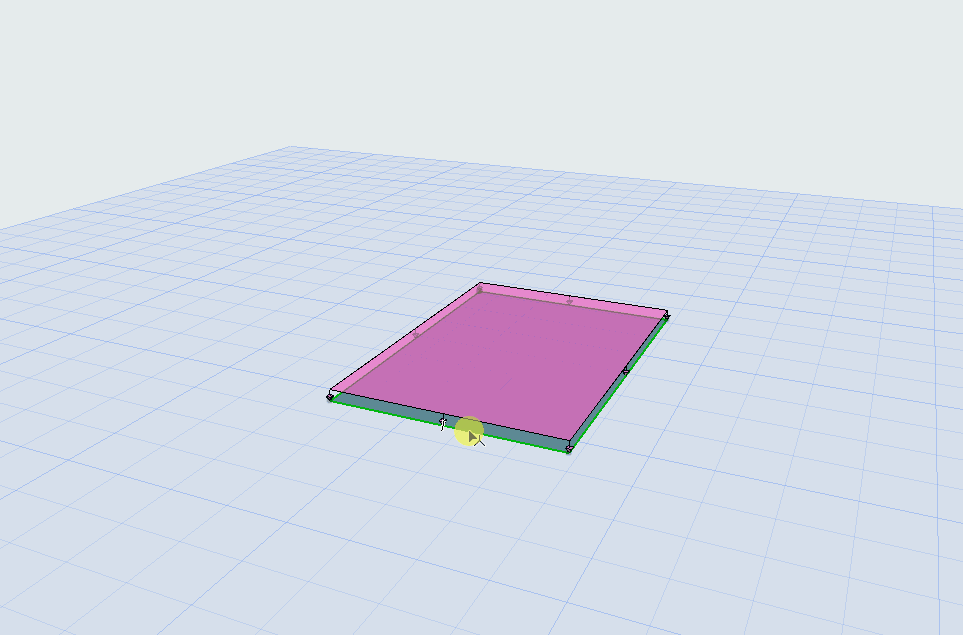

  Carico di Superficie associativo (Metodo Geometrico "Intero Membro")

• Rettangolo: creare un Carico Rettangolare definendo due angoli con due clic, su qualsiasi parte del Membro 2D. (Ad esempio, per rappresentare il carico di un macchinario MEP.) Questo Carico di Superficie non è associativo rispetto ai bordi dei membri. Si sposta con il membro durante il trascinamento, ma non segue le modifiche della geometria del bordo.

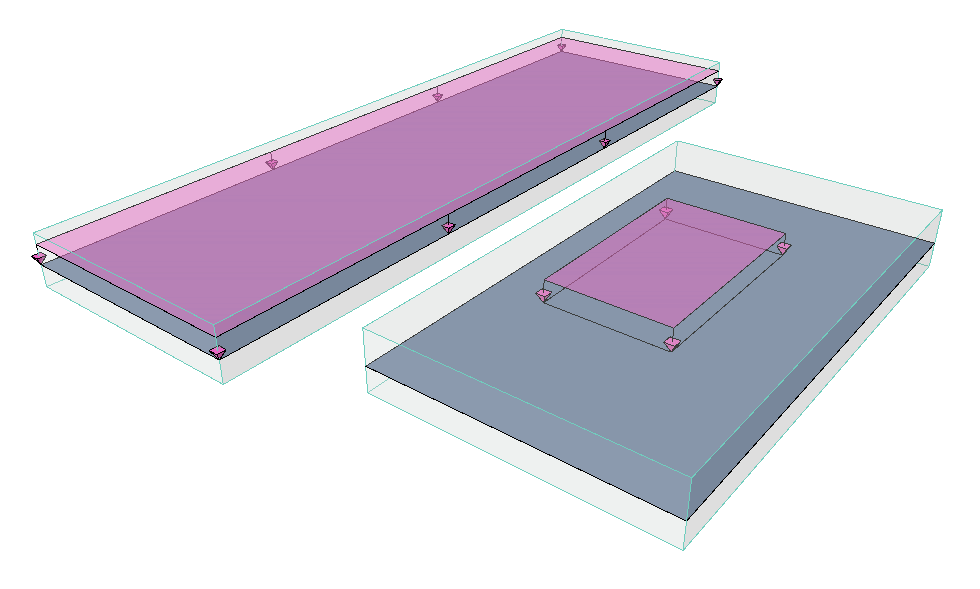

  Carico Superficiale rettangolare: Non Associativo

  Nota: i carichi sono visibili solo se appartengono al Modello di Carico correntemente visibile. Se si cerca di posizionare un elemento di Carico che non appartiene al Modello di Carico correntemente visualizzato, si apre una notifica.

È anche possibile generare automaticamente carichi accidentali sulle zone.

Vedere Crea/Aggiorna Carichi Accidentali.
