Regole di generazione del modello analitico strutturale

Le Regole di Generazione sono applicate al Modello di Analisi Strutturale per ottimizzarlo per l'esportazione verso i software di analisi strutturale.

Le Regole di Generazione correnti entrano automaticamente in vigore ogni volta che si attiva il Modello di Analisi Strutturale - non è necessario attivare le regole con un comando.

Ogni serie di Regole di Generazione include:

• Regole di aggiustamento: queste regole adattano (con allunga, riduci, offset) i Membri 1D e 2D per ottenere la continuità tra i nodi. La continuità è necessaria per l'analisi strutturale, perché un modello scollegato genera degli errori.
• Svincolo Estremità/Lato: definire una regola generale per la gestione degli svincoli di Estremità/Lato che non hanno connessioni. (Ciò può essere utile se il software di analisi ricevente richiede che tutti questi svincoli siano "Rigidi").
• Filtraggio delle aperture: definisce le regole per assicurare che le aperture molto piccole e le parti molto strette dei membri 2D siano ignorate nel modello di Analisi Strutturale.

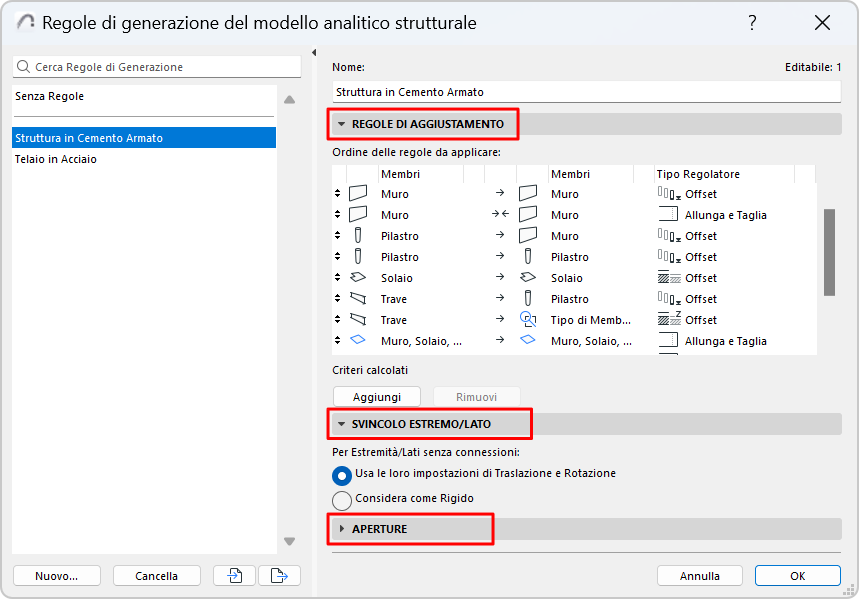

Aprire questa finestra di dialogo da:

• Design > Regole di generazione del modello analitico strutturale
• Barra degli Strumenti Modello Analitico Strutturale









Il file modello predefinito include diverse serie di regole di generazione predefinite (più un'opzione Nessuna Regola). Esaminare le regole predefinite e,

se è necessario modificare le Regole, fare clic su Aggiungi per fare una copia del set di Regole selezionato e editare tale copia.
