Regole di Aggiustamento
Questo è un pannello della finestra di dialogo Regole di generazione del Modello Analitico Strutturale.
Lo scopo: un Modello Analitico Strutturale
Perché sia possibile eseguire correttamente un'analisi strutturale, il modello esportato deve essere continuo: i nodi devono essere collegati. Questa continuità è necessaria per l'analisi strutturale, perché un modello scollegato genera degli errori.

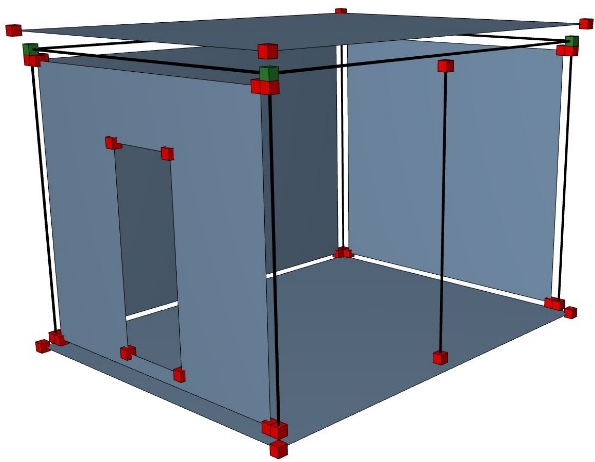

La prima immagine qui sotto mostra il Modello Analitico Strutturale iniziale: sebbene gli elementi fisici siano collegati tra loro nella loro struttura interna, tuttavia i nodi rossi (scollegati) dei Membri 1D e 2D indicano diversi punti in cui tali membri dovrebbero essere collegati.
Una soluzione è quella di creare e/o applicare Regole di Aggiustamento dalla finestra di dialogo Regole di Generazione. Queste regole adattano gli uni agli altri i Membri dei tipi specificati mediante le operazioni Allunga, Riduci, Offset e/o Snap.

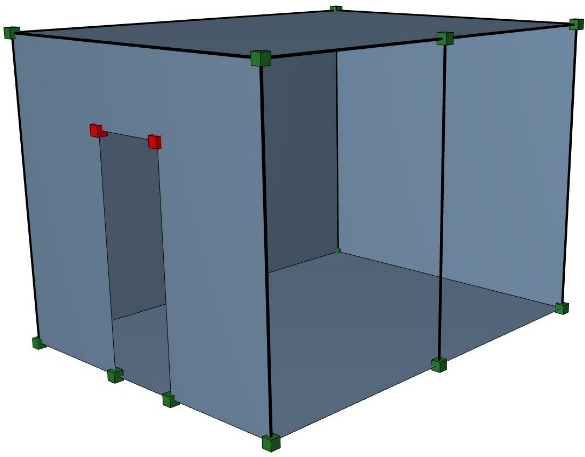

Di conseguenza, i Membri dell'Analisi Strutturale sono automaticamente collegati ovunque si applichino queste regole.
Condizioni per l'Aggiustamento
Una Regola di Aggiustamento si applica ai Membri solo se:
- I Membri soddisfano i criteri elemento definiti nella Regola di Aggiustamento
- La regolazione (ad es. distanza di estensione) rientra nelle tolleranze e nelle condizioni stabilite nella Regola di Aggiustamento
- I due elementi della regolazione hanno una connessione strutturale (i nuclei strutturali portanti si incontrano in uno o più punti o superfici adiacenti) (vedere anche Note importanti, sotto.)
- Gli adattamenti sono abilitati per questo Membro nelle Impostazioni degli Elementi.
Per impostazione predefinita, gli adattamenti sono abilitati per ogni Membro. Tuttavia, qualsiasi Membro può essere esonerato a livello di elemento (un modo da lasciare il Membro invariato, o per adattarlo manualmente).
Vedere Consenti le modifiche basate sulle regole - Membro 1D o Consenti modifiche basate sulle regole - Membro 2D.
Note importanti
- Alcune funzioni di Archicad possono aiutare a identificare e realizzare le connessioni strutturali dove mancano:
- Vedere "Mancanza di connessione struttura interna" in Controllo della qualità del Modello Fisico
- Vedere la casella di controllo Distanza di connessione (Prolungare il nucleo per Attivare la Connessione) nelle impostazioni degli elementi dei Membri 1D
- Le Regole di Generazione correnti (incluse le Regole di Aggiustamento) si applicano ogni volta che si attiva il Modello di Analisi Strutturale - non è necessario attivare le regole per mezzo di un comando.
