Mappa Sezioni Trasversali SAF per nome

Nel pannello Mappatura profilo - Importazione del Traduttore SAF:

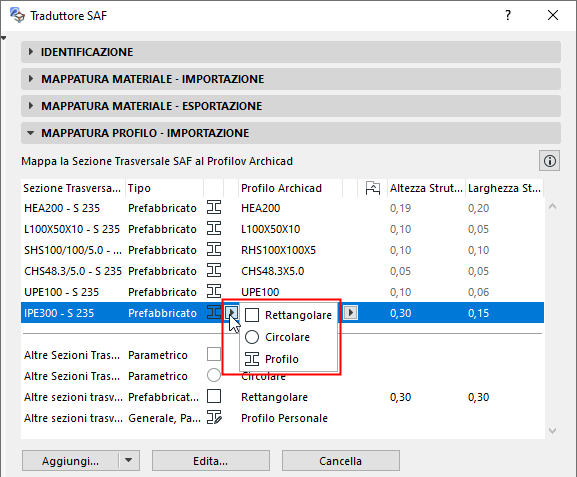

  1. Dal pop-up Tipo, scegliete Profilo.

  2. Dal pop-up Profilo Archicad, scegliere un Profilo dal progetto corrente. (Attributi del Profilo disponibili: quelli con un nucleo e utilizzati con Travi o Pilastri.)
    Nota: è possibile usare Opzioni > Profili Complessi > Importa Profilo Acciaio Standard per aggiungere nuovi attributi Profilo nel progetto.

    Vedere anche Usare Profilo pilastro o trave d'acciaio standard .

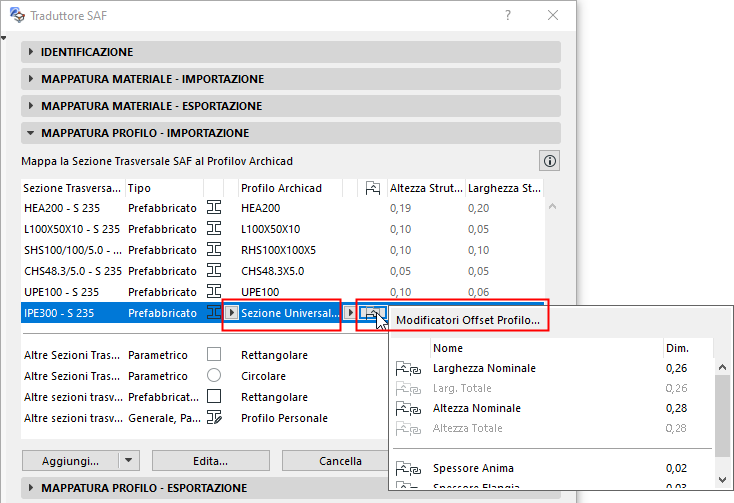

  3. Visualizzare e modificare gli Adattamenti Offset del Profilo Complesso come necessario per adattarli nel modo migliore alla Sezione trasversale in entrata.


Per ampliare l'elenco delle sezioni trasversali SAF mappabili: vedere Aggiungere altre Sezioni trasversali SAF (Importazione SAF) .

Mappatura automatica delle Sezioni trasversali di prodotti

Per i profili di prodotti SAF in ingresso che NON sono mappati per nome nella lista di Mappatura profili, è possibile attivare la mappatura automatica sulla base di un database predefinito.

Vedere Usa un database esterno per tradurre i profili non mappati .
