Pannello Classificazioni e Proprietà
Classificazioni
Assegnare una Classificazione all'elemento. Le Classificazioni disponibili dipendono dai Sistemi di Classificazione caricati nel progetto.
Proprietà Elemento

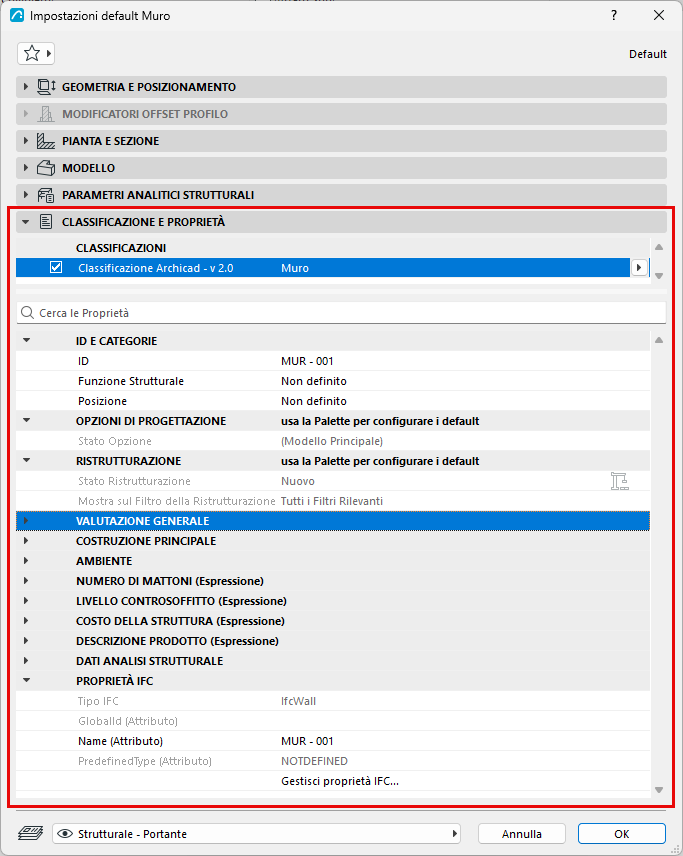

La parte restante della finestra di dialogo contiene l'elenco dei dati delle proprietà aggiunti dall'utente per l'elemento, suddivisi in gruppi. I tipi di proprietà e i loro valori di default vengono impostati nel Gestore Proprietà.
I principali gruppi di proprietà sono descritti di seguito. Per altre informazioni, vedere Proprietà e Sistemi di Classificazione.

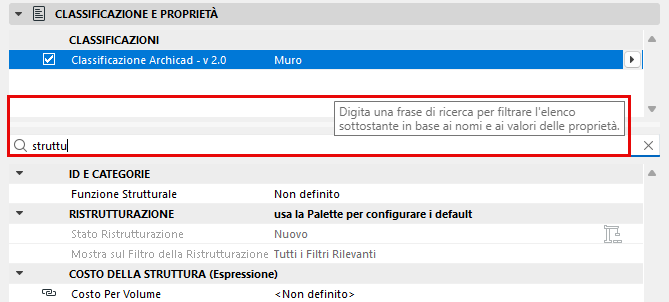

Quando necessario, usare la barra di ricerca immettendo un testo per cercare le proprietà o i gruppi attualmente visualizzati nella finestra di dialogo.
La barra di ricerca non è visibile se nella finestra di dialogo corrente non sono presenti proprietà ricercabili.
ID e Categorie
- ID: immettere un ID in questa casella per tenere traccia dell'elemento nel computo delle quantità.
Il campo ID è utilizzato per identificare e raggruppare gli elementi nelle viste di lista. Può essere utilizzato qualsiasi carattere.
Se c'è un numero inserito in qualsiasi punto del campo ID, Archicad incrementerà il numero di uno per ogni nuovo elemento, purché sia contrassegnata la casella Assegna un Nuovo ID Elemento ad ogni Nuovo Elemento nella finestra di dialogo Opzioni > Ambiente di Lavoro > Maggiori opzioni. Ogni nuovo elemento avrà così un ID unico.
Se gli elementi vengono duplicati o moltiplicati, gli ID delle copie rimarranno uguali a quelli degli originali.
Se si incollano elementi nel progetto, possono aversi elementi i cui ID si trovano in conflitto. Archicad non esclude in modo automatico i conflitti fra gli ID. Sarà cura dell’utente designare ID differenti per gli elementi che possono trovarsi in conflitto.
Gli ID possono essere personalizzati sia prima della creazione degli elementi sia dopo, selezionandone un certo numero ed utilizzando Documento > Extra Lista > Gestore ID Elemento.
Per altre informazioni, vedere Gestore ID Elemento.
- Funzione Strutturale: facoltativamente, definire l'elemento come "Elemento portante" o "Elemento non portante" dell'edificio.
Se si è applicata agli elementi del modello la classificazione "Portante" diviene possibile usare l'opzione di visualizzazione parziale struttura "Solo struttura di elementi portanti" per visualizzare solo tali elementi.
Vedere Visualizzazione Parziale Struttura.
Se si collabora con partner che utilizzano programmi strutturali, si può esportare il proprio modello Archicad in formato IFC: la classificazione Funzione Strutturale aggiunge automaticamente la proprietà "Portante" agli elementi strutturali nel file esportato.
- Posizione: facoltativamente, definire l'elemento come elemento "Esterno" o "Interno" dell'edificio. Questo è utile per ottimizzare il coordinamento con le applicazioni di analisi energetica.
È possibile cercare gli elementi secondo la loro posizione, utilizzando i criteri della finestra Trova e seleziona.
Vedere Categoria Posizione per IFC.
- Classificazione DIN: impostare questo valore nella sezione Classificazione e Proprietà delle Impostazioni Forma. Disponibile solo in Impostazioni forma, e solo se si sta usando l'add-on Flachenberechnung (Lista Aree) (usato soprattutto nei mercati germanofoni).
Opzioni di Progettazione
Questo controllo mostra lo stato dell'Opzione di Progettazione corrente dell'elemento selezionato. Usare questa interfaccia per ricollegare l'elemento a una diversa Opzione di Progettazione.
Comandi di Ristrutturazione
Status di ristrutturazione: questo controllo è disponibile solo per un elemento selezionato. (In Impostazioni predefinite, la nota "Usa palette per impostare il predefinito" indica che la palette di Ristrutturazione può essere utilizzato per impostare uno stato di Ristrutturazione predefinito per tutti gli elementi.)
Per un elemento selezionato, utilizzare questo menu a comparsa per assegnare uno stato di Ristrutturazione: Esistente, Nuovo o Da demolire.
Mostra sul Filtro della Ristrutturazione: per impostazione predefinita, questa opzione, per un elemento selezionato, è impostata su “Tutti i filtri rilevanti”. Cioè questo elemento verrà visualizzato, nascosto o mostrato con uno stile di sovrascrittura, a seconda del suo stato di Ristrutturazione e del Filtro di ristrutturazione attivo. Tuttavia, è possibile limitare la visualizzazione di qualsiasi elemento di costruzione selezionato ad un solo Filtro di ristrutturazione: utilizzare questo comando Mostra su filtro di ristrutturazione per scegliere un particolare filtro di ristrutturazione, questo elemento esisterò soltanto in quel filtro di ristrutturazione.
Per altre informazioni, vedere Ristrutturazione.
Proprietà IFC
Questa parte della finestra di dialogo visualizza le Proprietà IFC e le Proprietà Tipo Elemento assegnate all'elemento Archicad selezionato. Tali assegnazioni di proprietà e attributi aiutano a ottimizzare il modello di Archicad per lo scambio di dati con altre applicazioni.
Per ulteriori dettagli sull'Interoperabiltà usando delle tessiture, vedere: Lavorare con IFC.
