測量点

測量点を共通の基準点として使用すると、他のプログラムからのモデルの調整作業を簡素化できます。

一部の国では、標準要件として、プロジェクトを定義するときに特定の基準点を使用する必要があります。

測点は以下の目的で使用することもできます。

また、測量点はBCF、DXF、DWG、IFCを使用するワークフローにも統合されます。これらはプロジェクトのネイティブの測量点データも使用します。

チームワークの場合：測量点を編集するには、最初に場所の設定を保存します。

測量点コマンド

[オプション]→[プロジェクト環境設定]→[測量点]を使用します。

測量点を表示/隠す

測量点を表示するには切り替えボタンをクリックします。

デフォルトでは、測点はプロジェクト原点の位置に置かれます。

移動するにはクリックしてドラッグします。

測量点をロック

これを使用して、測量点を誤って移動または編集しないようにします。

測量点にズーム

平面図上の測量点にズームします。

測量点座標を表示

プロジェクト内の測量点の座標を測点の右に表示します。

座標の長さ寸法にはプロジェクトの作業単位が使用されます。

位置データを設定するには、「測量点のシンボルと位置」を参照してください。

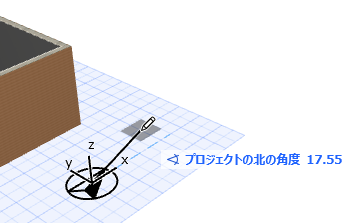

プロジェクトの北を設定

平面図または3Dウィンドウの場合：

これに応じて測量点の方位角座標が調整されます。

以下のいずれかの操作を実行します。

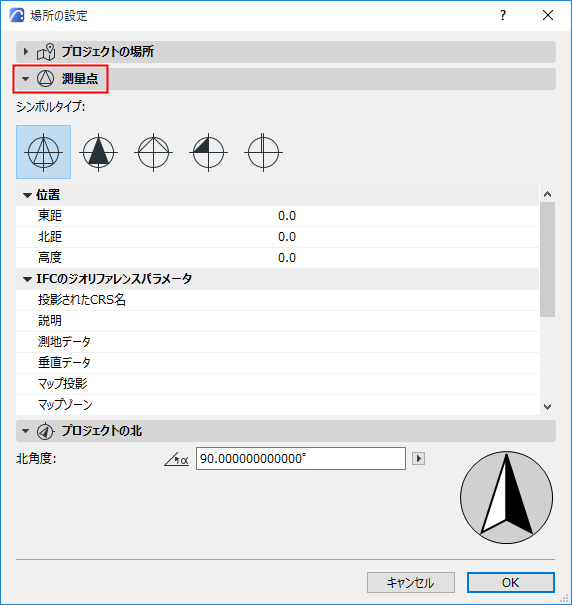

以下から[場所の設定]の測量点パネルに移動します。
- [オプション]→[プロジェクト設定]→[場所の設定]メニュー
- ナビゲータのプロジェクト名のコンテキストメニュー
プロジェクトの測量点に使用するシンボルタイプを選択します。
位置データを設定します。プロジェクト原点を基準として東距、北距および高度データが測定されます。

これらはIFCデータ交換で使用される一連の場所データで、IFCプロパティとしてエクスポートされます。これはArchicad の測点の場所には影響しません。

IFC 2x3経由のエクスポート：データは2つの新しいIFCプロパティセットとしてエクスポートされます。
IFC4経由のエクスポート：新しいIFCエンティティが作成されます（IFCマッピング変換およびIFC投影CRS）。
詳細については、「User Guide for Geo-referencing in IFC」（IFCでの地理参照のユーザーガイド）を参照してください。

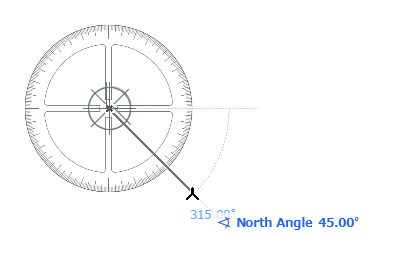

平面図の場合：

通常の[編集]→[回転]コマンドを使用するか、[座標情報]の値を調整して回転することもできます。
