塗りつぶしカテゴリ

3つの塗りつぶしカテゴリ:作図、表面、切断。

塗りつぶしのカテゴリは次の目的で使用されます。

  • 塗りつぶし選択ポップアップで使用できる塗りつぶしを定義する
  • 塗りつぶしツールを使用してフリーハンドの塗りつぶしを選択して作成する
  • 特定の塗りつぶしのカテゴリに表現の上書きルールを適用する
  • 条件（検索と選択や連動一覧表など）
  • エクスポートされた切断塗りつぶしの処理（DXFエクスポートで）

カテゴリ別の塗りつぶしの使用状況の設定（作図、表面、切断）

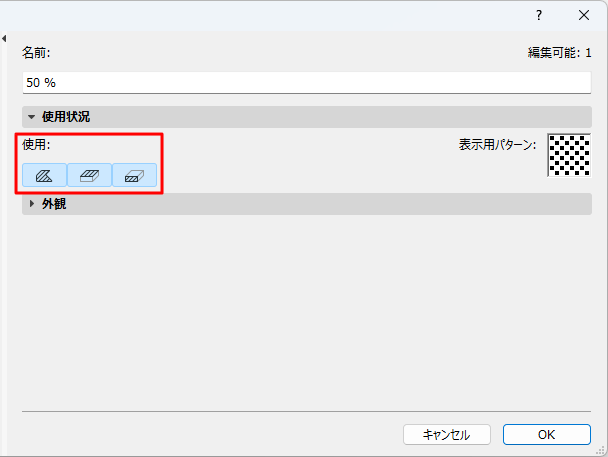

[塗りつぶし]ダイアログの使用状況パネルを使用して、それぞれの塗りつぶしに1つ以上のカテゴリを定義します。

ただし、プロジェクトの塗りつぶしの中には、一部の塗りつぶしポップアップからしか使用できないものもあります。インターフェース全体のダイアログボックスに表示される塗りつぶし選択ポップアップには、そのコンテキストに関連する塗りつぶしのカテゴリに属する塗りつぶしのみが含まれます。

  1. [オプション]→[属性設定]→[塗りつぶし]ダイアログボックスを開きます。
  2. 編集する塗りつぶしを選択します。
  3. 1つまたは複数の[使用]項目のアイコンを有効化して、塗りつぶしのカテゴリ（作図、表面、切断）を定義します。


作図塗りつぶし

作図塗りつぶしは、塗りつぶしツールを使って手動で作成できます。

  • [塗りつぶしツール]ダイアログボックスで「作図」カテゴリの塗りつぶし種類を使用できます。

表面塗りつぶし

「表面」カテゴリの塗りつぶし種類は次の場所で使用できます。

  • 表面塗りつぶしに使用できる要素の[ツール設定]ダイアログ
  • [材質]ダイアログの[表面塗りつぶし前景]パネル
  • [表現の上書き]の[表面塗りつぶしの上書き]

切断塗りつぶし

「切断」カテゴリの塗りつぶし種類は次の場所で使用できます。

  • [ビルディングマテリアル]ダイアログ
  • GDL要素の[設定]ダイアログ（切断塗りつぶしを使用）
  • [表現の上書きルール]の[切断塗りつぶしの上書き]

    Note:

    • 「切断塗りつぶし」として定義されている塗りつぶし要素は、DXF/DWG変換時に、それ自身のレイヤーにオプションで配置できます。「カスタムレイヤー」を参照してください。
    • 画像塗りつぶしは切断塗りつぶしとして使用することはできません。

ビルディングマテリアルに基づいた塗りつぶしと材質に基づいた塗りつぶし

塗りつぶしツールを使用してフリーハンドの塗りつぶしを描画する場合、追加された2つの塗りつぶしカテゴリにより、ビルディングマテリアルの切断塗りつぶしと材質に基づいた塗りつぶしを簡単に一致させることができます（その表面塗りつぶし、カラーまたはテクスチャ）。

「2D塗りつぶしの描画」を参照してください。

参照：

プロッタ出力での透過塗りつぶしに関する注記
