回転要素

要素を90度クイック回転

• Ctrl + Rで、選択した要素を反時計回りに90度回転させます。
• Shift + Ctrl + R をで 時計回りに回転します
• 移動 > 回転 > 時計回りに回転 または 移動 > 回転 > 反時計回りに回転を使用します
• メニューの編集 > 移動から、またはドラッグ要素ツールバーからこれらのコマンドにアクセスします

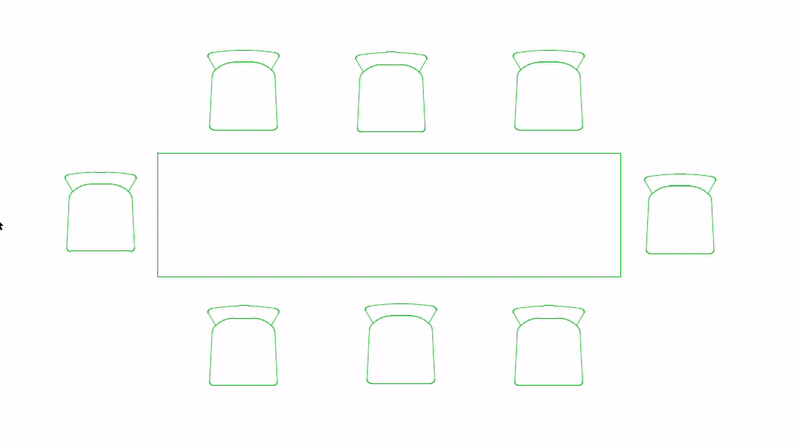

  図 1. 選択した要素を90度単位でクイック回転



要素を手動で回転

1. 1つまたは複数の要素を選択し、以下のいずれかの操作を実行します。
   • ショートカットを使用:Ctrl (Cmd) + E
   • ペットパレットから[回転]アイコンを選択します。



   • [編集]→[移動とコピー]→[回転]
   • コンテキストメニューまたは[要素をドラッグ]ツールバーから[移動とコピー]→[回転]を選択

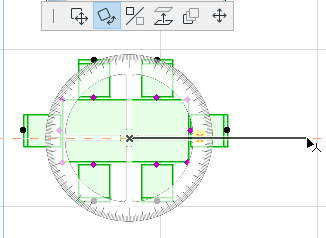

2. 選択した要素を回転する際の中心点をクリックして定義します。
3. 回転の弧の始点と半径をクリックして定義します。

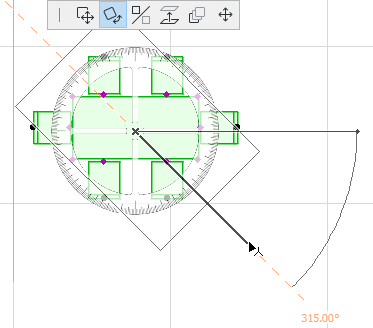

4. カーソルを移動してクリックすると回転が完了します、またはトラッカーに回転角度を入力してください。



回転コピー

このコマンドは選択された要素のコピーを作成し、そのコピーを回転させます。元の要素はそのまま元の位置に配置されます。

通常通りの手順で回転するか、以下のいずれかを行ってください:

• ショートカットを使用：Ctrl（Cmd） + Shift + EまたはCtrl（Cmd） + Shift + R
• Ctrlキーを押しながら、通常の回転コマンドを実行します。
• [編集]→[移動とコピー]→[回転コピー]
• コンテキストメニューまたは[要素をドラッグ]ツールバーから[移動とコピー]→[回転コピー]を選択

連続回転コピー

これを使用して、元の要素の回転コピーを複数作成します。元の要素はそのまま元の位置に配置されます。

通常通りの手順に従うとともに、以下のいずれかを行ってください:

• Ctrl（Cmd）+ Altキーを押しながら、通常の回転コマンドを実行します。
• [編集]→[移動とコピー]→[連続回転コピー]
• コンテキストメニューまたは[要素をドラッグ]ツールバーから[移動とコピー]→[連続回転コピー]を選択

Note:

• 断面/立面/展開図、3Dドキュメントウィンドウ、および詳細図/ワークシートウィンドウでは、図面要素のみを回転できます
• 3Dウィンドウでは、回転は水平面で行われます
