シェルのグラフィック編集

平面図、断面図、および3D表示では、シェルに対してさまざまな編集機能を使用できます。シェルを選択し、ペットパレットのコマンドを使用して、シェルのツイスト、回転、形状や位置の変更などを実行できます。

3Dウィンドウでは、編集可能な断面形状、軸、押出ベクトルが別の色で表示されるため、簡単に見つけることができます。

注: この色を変更するには、[オプション]→[作業環境]→[選択と要素情報]にある「3D上の参照線」を使用します。

シェルを3Dで選択した場合、シェルの各タイプの画像は次のようになります。

  • 押出シェルには断面形状と押出ベクトルがあり、両方とも編集可能です。

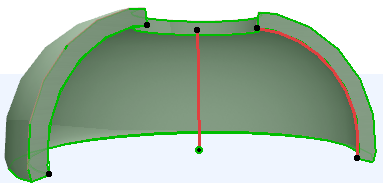

  • 回転シェルには断面形状と軸があります。

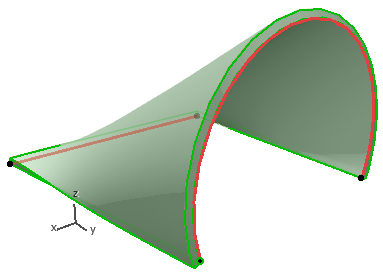

  • ルールシェルには2つの平面に2つの断面形状があり、それらはシェルボディによって接続されています。断面形状は編集でき、回転させることもできます。また、1つまたは両方の断面形状平面も回転させることができます。


シェルを編集しても、その切り取りボディの全体的な座標系の位置は変わりません。つまり、編集後にシェルの別の部分に穴が配置されることがあります。
