シェルに開口を作成

平面図または断面図ウィンドウの場合:

  1. 平面図または断面図でシェルを選択します。

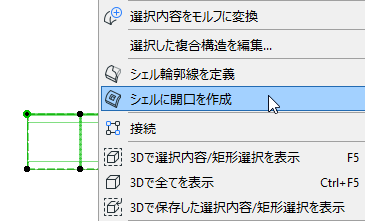

  2. コンテキストメニューから[シェルに開口を作成]を選択します。

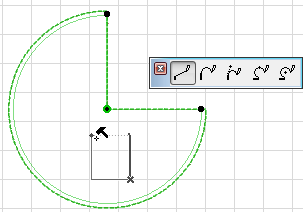

  3. シェルに目的のポリゴンを描画します(開口の平面は平面図ですが、これは後から編集できます)。

    「シェルの開口を編集する」を参照してください。

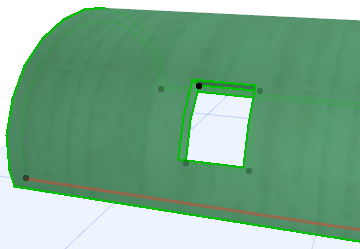

  4. 3Dで結果を表示します。


3Dウィンドウの場合:

  1. シェルを選択します。
  2. コンテキストメニューから[シェルに開口を作成]を選択します。

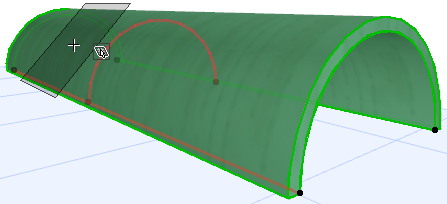

  3. 開口を描画する入力平面を選択します。フィードバックを使用して目的の平面の位置を選択します (モデル内の平面を選択します。シェルの上面を選択する必要はありません)。

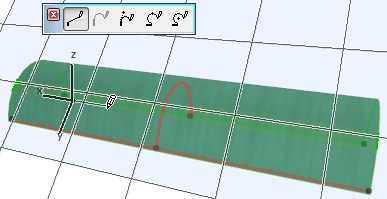

  4. 入力平面に目的のポリゴンを描画します(これは後から編集できます)。

    「シェルの開口を編集する」を参照してください。

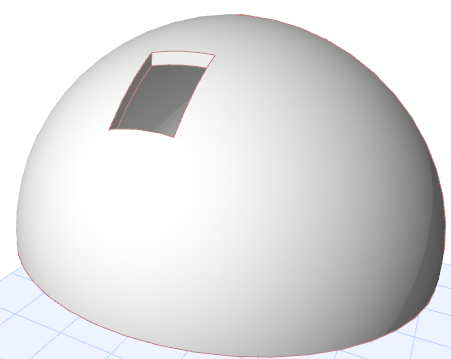

  5. 3Dで結果を確認します。


ビデオを見る

一覧表内のシェル穴のリスト表示

シェル開口のプロパティ(穴面積や外周など)を一覧表にリスト表示できます。その他の要素と同様に、シェルの体積/面積の計算時に考慮する必要のある開口のサイズの設定(「計算規則」)を定義できます。

詳細は、「計算規則の設定」を参照してください。
