ゾーンスタンプ

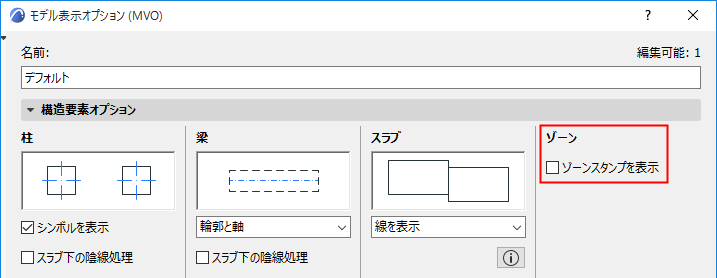

プロジェクトにゾーンスタンプを表示するには、[ゾーンスタンプを表示]→[ドキュメント]→[モデル表示]→[モデル表示オプション]（[構造要素オプション]パネル）をオンにします。

注: ゾーンスタンプはデフォルトではオフになっています。

ゾーンスタンプは、インテリジェントなパラメトリックGDLオブジェクトで、そのスタイル、内容および動作は、各国地域の建築規格に対応します。これらはプロジェクトライブラリにあります。

ゾーンに割り当てられるゾーンスタンプオブジェクトは、選択したゾーンカテゴリによって異なります。

「ゾーンカテゴリ」を参照してください。

各ゾーンスタンプはゾーンに関するテキスト情報（名称、総数、面積、およびその他のオプションパラメータなど）を含みます。ゾーンスタンプの実際の内容は、ゾーンの設定の[ゾーンスタンプ]パネルで設定するパラメータによって異なります。

「ゾーンツールの設定」を参照してください。

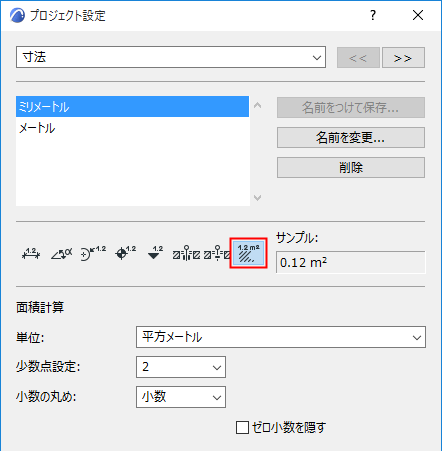

注: このゾーンスタンプのゾーン面積の表示単位を設定する場合は、[オプション]→[プロジェクト設定]→[寸法]を使用して面積計算の単位を選択します。

ゾーンスタンプの移動

ゾーンスタンプは、ゾーンとは無関係に移動できます。

ゾーンスタンプの節点をクリックします。
ペットパレットから：

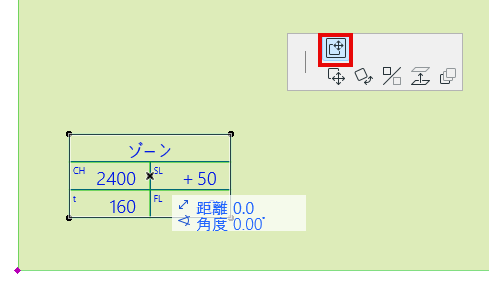

- ゾーンスタンプをスケールごとに移動するには、「サブ要素の移動」を選択します。

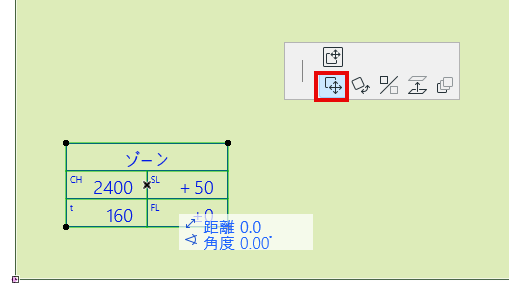

- 現在のスケールに対して相対的に移動するには、頂点を移動を選択します。
  注: これは、ゾーンスタンプオブジェクトが現在のスケールの参照をサポートしている場合にのみ機能し、1:50/1:100/1:200のスケールでのみ機能します。
ゾーンスタンプをドラッグします。

自動認識法の1つでゾーンスタンプを配置する場合、そのゾーン領域を定義するために最初にクリックした位置にあるゾーン内に十字が表示されます。この十字は、ゾーンの基準点を示します。

この点は、その後の更新操作で、境界認識の開始点として使用されます。
