[モデル表示オプション]：階段オプション

階段オプション

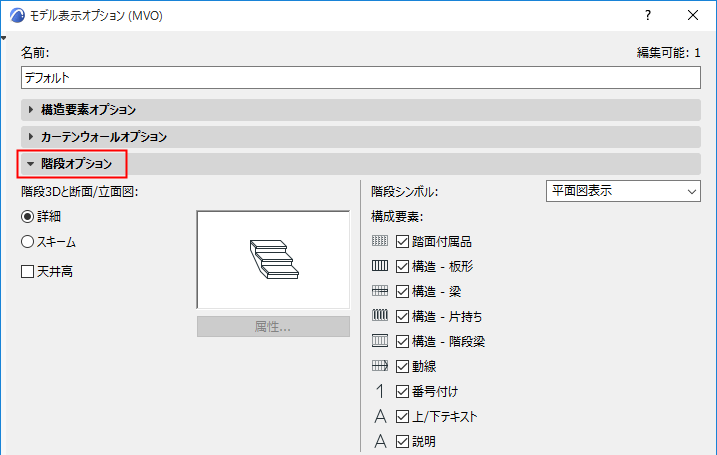

このパネルには、[ドキュメント]→[モデル表示]→[モデル表示オプション]からアクセスできます。

3D/断面図の階段の精度

[詳細]または[スキーム]を選択して、断面/立面図および3D/3Dドキュメントウィンドウ（編集モードを含む）の階段の表示と出力を定義します。

• [詳細]モードでは、階段が完全に表示されるため、全ての3Dサブ要素の詳細を確認できます。
• [スキーム]モードでは、段の上面材質の表示に、連続したメンブレン材質が使用されます。

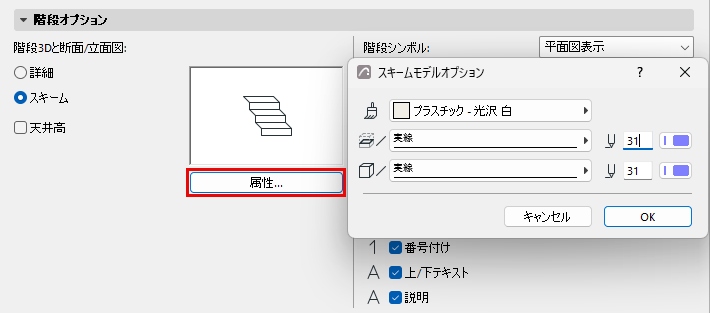

• [スキーム]を選択して[属性]をクリックすると、3Dおよび断面図ビューに表示する階段の表面と線のオプションをカスタマイズできます。
• [天井高]：3Dおよび断面図での天井高の表示/非表示を切り替えます。
  注: 天井高のルールを定義するには、階段の設定の[ルールと基準]パネルを使用します

階段シンボル：平面図表示または見上げ図表示を選択する

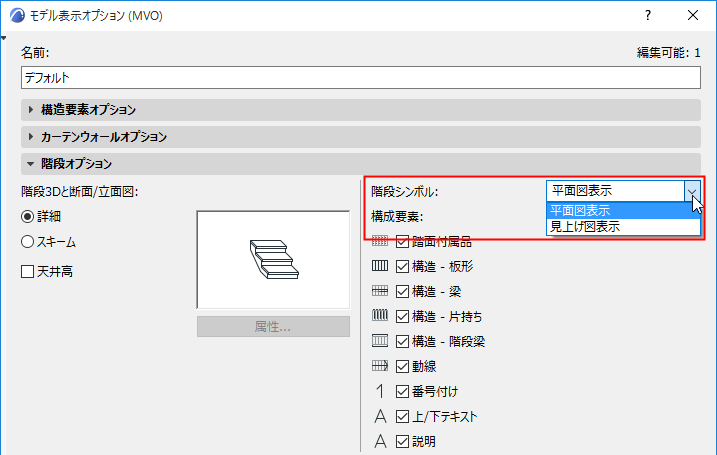

[階段平面図シンボル]で、「平面図表示」または「見上げ図表示」を選択します。

各階段（階段設定ダイアログ内）には2つの設定グループがあり、これらの2つのシンボルタイプの表示設定を定義できます。このモデル表示オプション（[階段の平面図シンボル]）を切り替えて、モデルビューで使用する設定グループを指定します。

「平面図/見上げ図表示（階段設定）」も参照してください。

階段シンボル構成要素の表示/非表示を切り替える（モデル表示オプション）

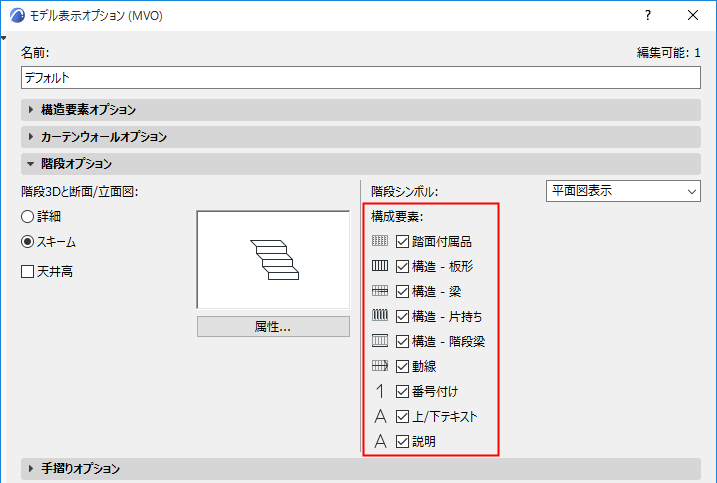

[モデル表示オプション]→[階段オプション]のチェックボックスを使用して、モデルビューの階段シンボルで使用する項目を指定します。

これらの設定は、任意の階段の階段設定で上書きできます。

「階段設定：シンボル構成要素」を参照してください。

シンボル表示を微調整するには、モデル表示オプションに移動し、[階段と手摺のシンボルの精度]パネルを使用します。

階段、手摺シンボルの詳細レベル

階段のモデル表示オプション：例

階段のモデル表示オプションは柔軟性に優れており、さまざまなモデルビューに応じて階段の2D表示を細かく調整できます。

以下の3つの階段は、さまざまなスケールで1階に表示されています。左から：順番に、エントランス階段、フロア間の階段、および踊り場付きの階段です。

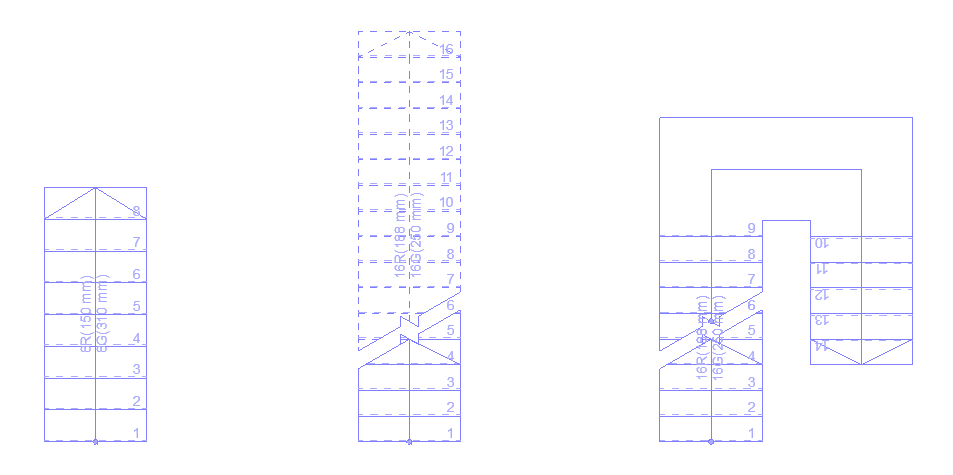

図 1. 平面図1:50

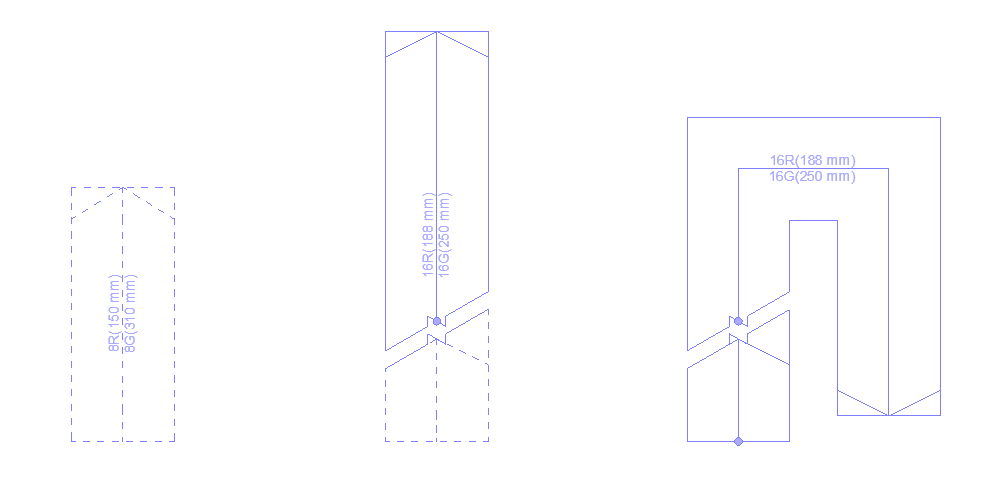

図 2. 見上げ図1:50

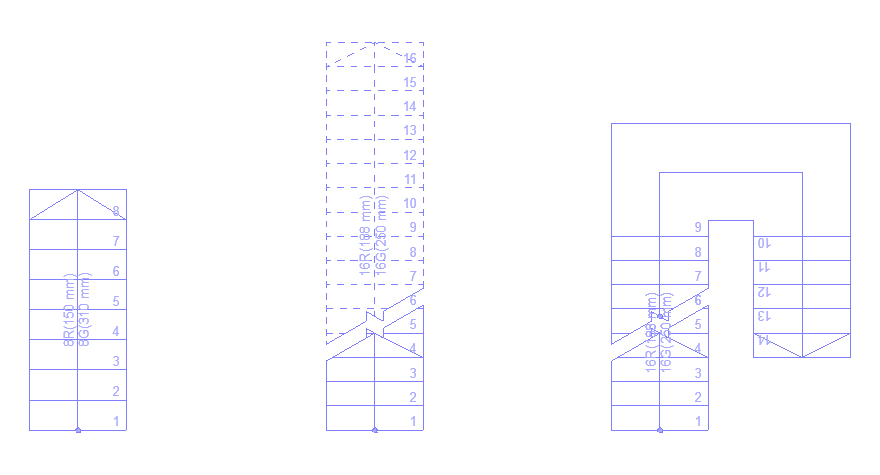

図 3. 平面図1:100

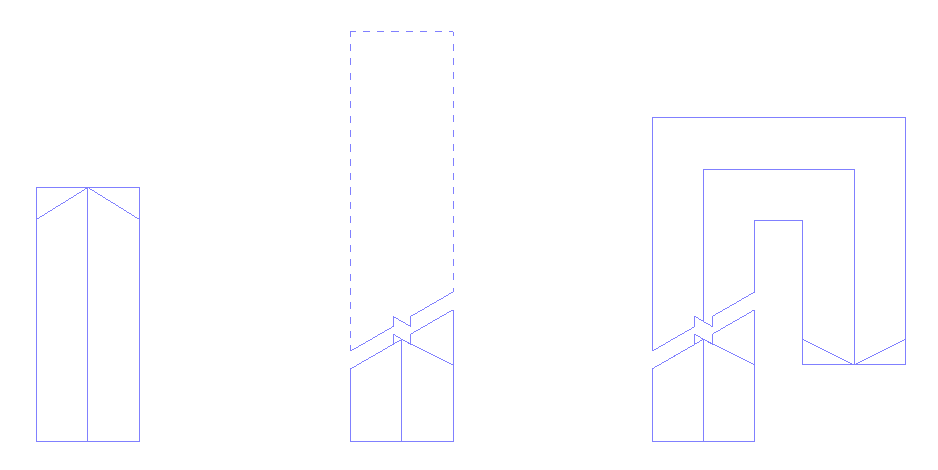

図 4. 配置図1:500
