レールセグメントおよびノードの操作
辺
セグメントは、（ポリラインのセグメントと同様に）2つのノード間の手摺り部分です。セグメントには、独自の設定として、レールパターンやセグメント高さなどがあります。

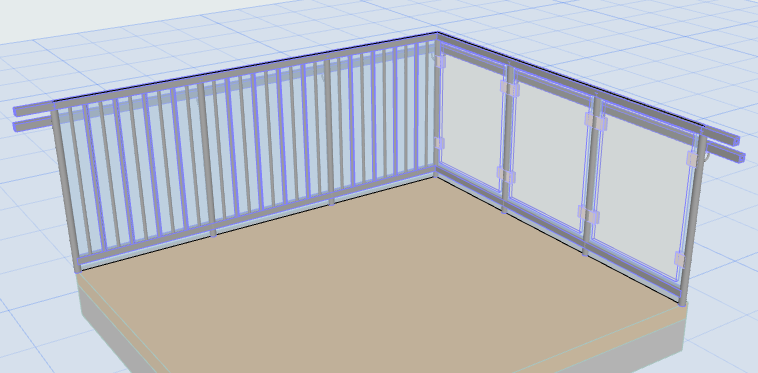

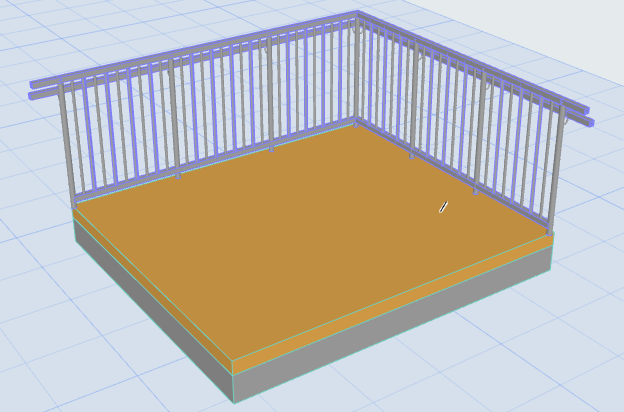

2つのセグメントで構成される1つの手摺り
編集モードでセグメントとノードを簡単に確認できます:セグメントとノードの表示をオンにします。

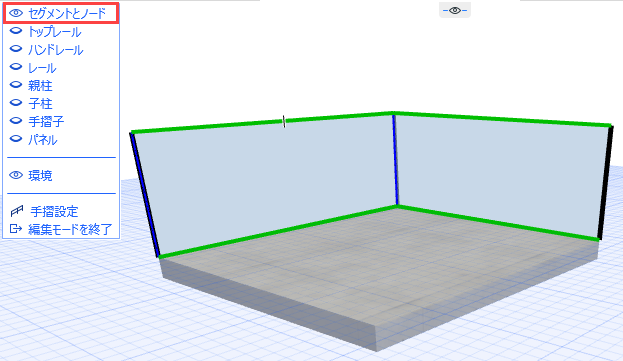

編集モードの[セグメントとノード]
セグメント内の全ての構成要素インスタンスは、相互のクローンです。これは編集モードで確認できます。例えば、手摺子または子柱を選択すると、セグメント内のその全てのインスタンスが選択されます。

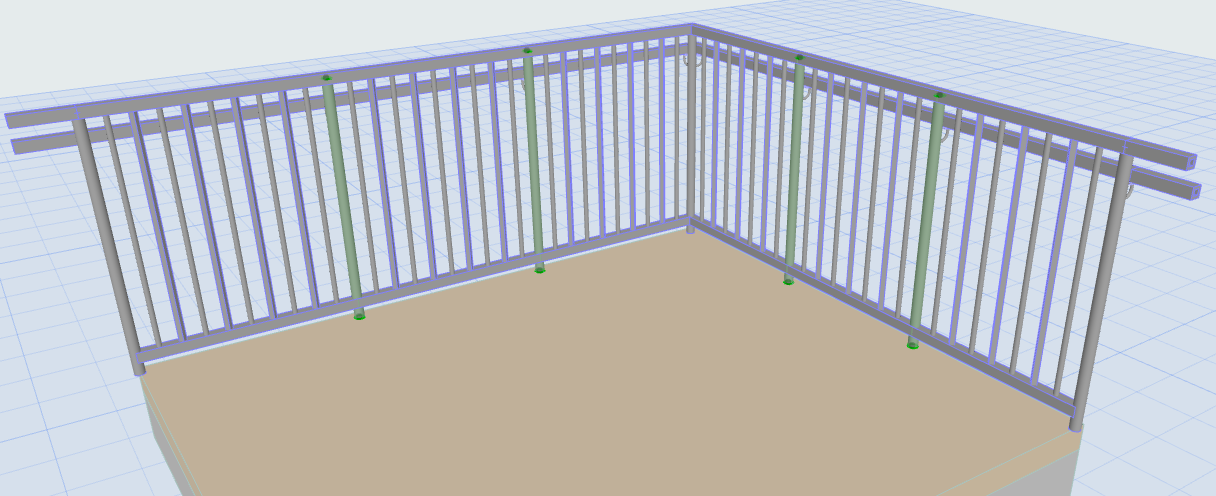

編集モード：全ての子柱インスタンスが選択されています

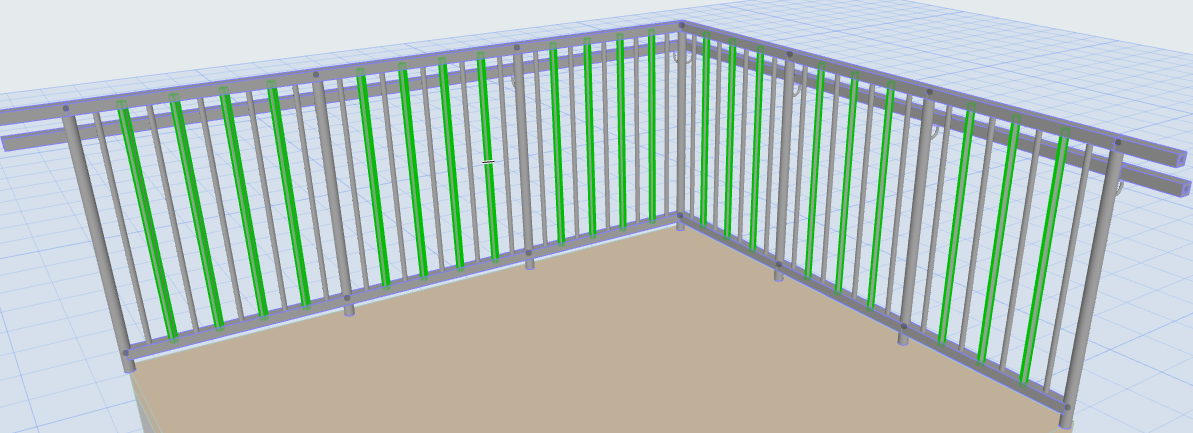

編集モード：全ての手摺子インスタンスが選択されています

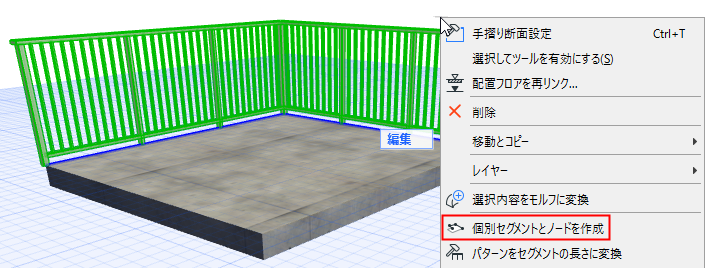

個別セグメントとノードを作成
必要に応じて、選択した連動手摺りのセグメントから個別のセグメントを作成できます。
手摺りを選択して、ペットパレットコマンドを使用します。
2つの個別セグメントで構成される1つの手摺り
ノード
ノードは手摺りポリラインの各点で生成されます。各ノードには、1つまたは複数の支柱が配置されます。
関連ノード
連動手摺りの表示ノードは、丸いドットで表されます。これはクリックして手摺りを定義した各点に生成されます。
「 連動手摺りを配置する」も参照してください。

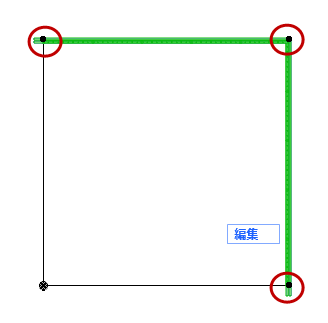

表示される関連ノード
非表示ノードが存在する場合もあります。連動手摺りを配置するときに、明示的にクリックしなかった場合でもノードが自動的に生成されることがあります。例えば、ポリゴンの2つの対角をクリックした場合などです。
これらもドットとして表示されませんが、関連ノードです。

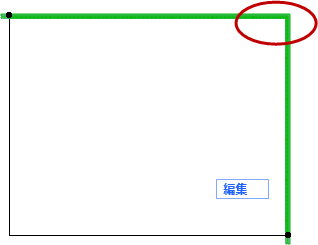

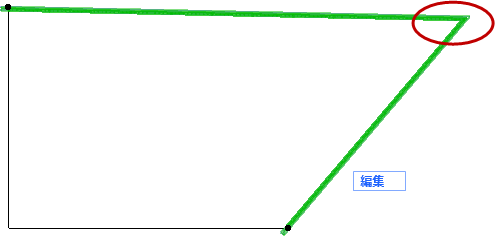

自動的に生成された関連ノード（非表示）
固定ノード（正方形のドット）
手摺りの固定ノードは正方形で表示されます。

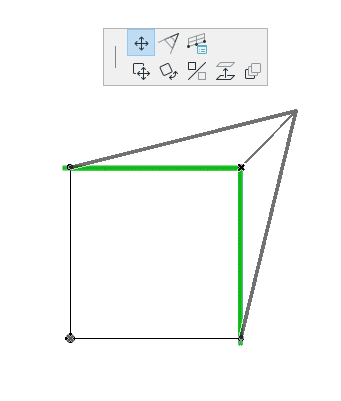

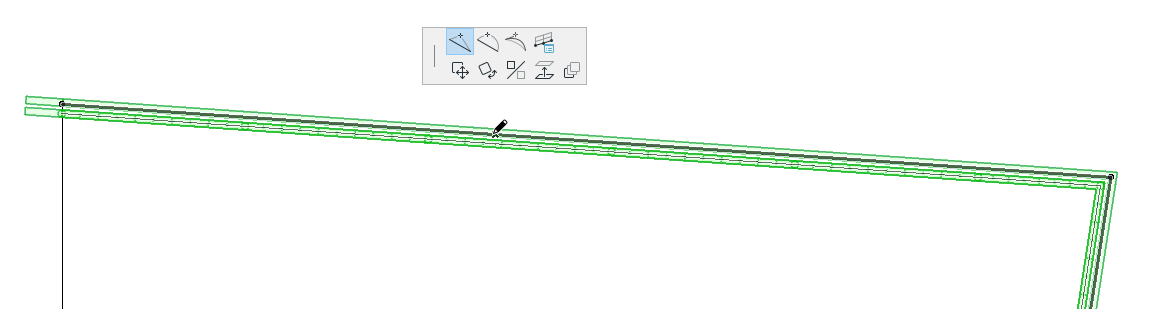

新しい固定ノードを追加します

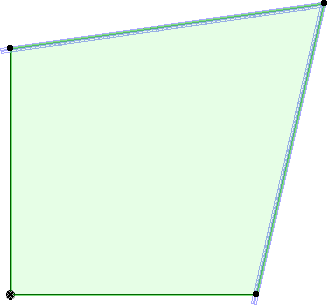

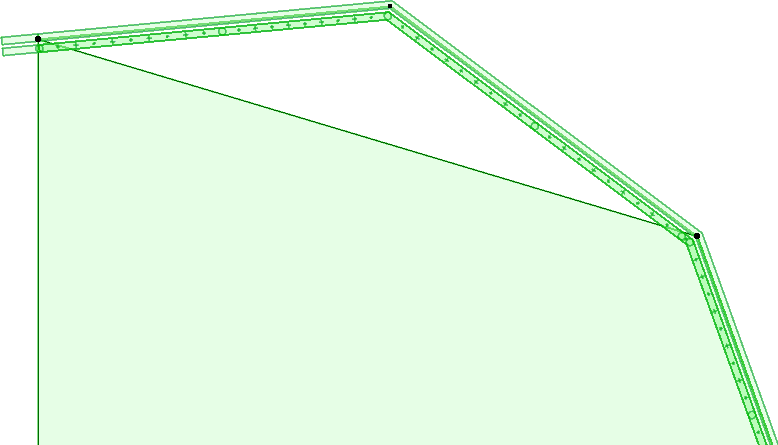

スラブに沿った手摺りの関連ノードと固定ノード
関連セグメント/ノードを固定セグメント/ノードに変更する

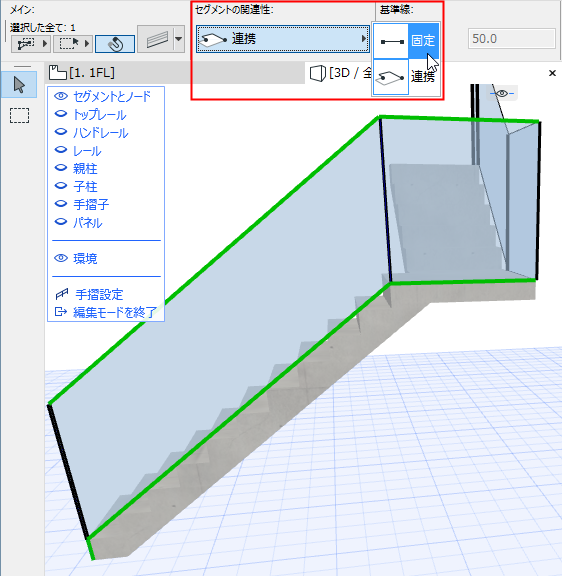

関連セグメントを固定セグメントに変更する
セグメントとスラブの連動処理が解除されます。
これで、2つの形状（例：スラブとセグメント）を個別に編集できます。

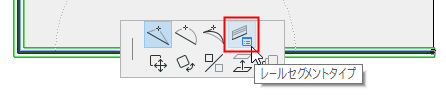

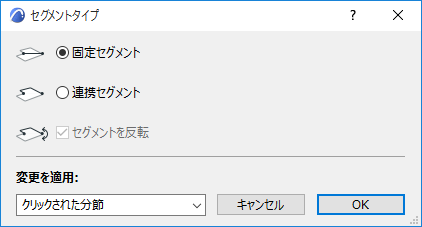

レールセグメントタイプ：固定または関連
その他の方法：
これで、2つの形状（例：スラブノードとレールノード）を個別に編集できます。

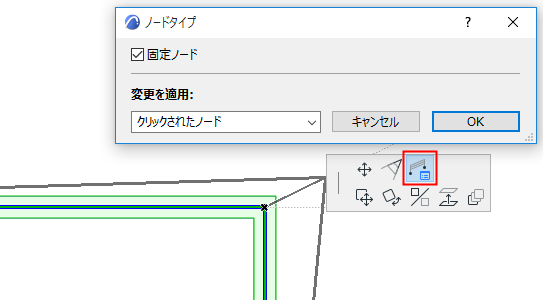

レールノードタイプ：固定に変更
その他の方法：
