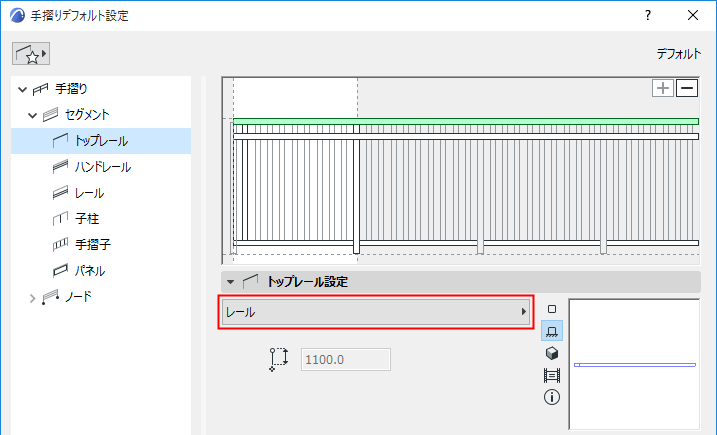

トップレール設定（手摺りツール）

各セグメントの最上部には、1つのトップレールが配置されます。したがって、トップレール高さはセグメント高さ（[セグメント設定]で定義。セグメント高さおよび垂直オフセット を参照してください。)

[トップレール設定]でセグメント高さを編集することはできません。

1つのトップレールのセグメントに追加します（プラス符号をクリックして配置します）。

トップレールとしてGDL構成要素を選択するか、ポップアップから[非表示]を選択します（物理的なトップレールを配置しない場合）。

GDL構成要素の設定を行うには、下部のパネルを使用します。「レール構成要素設定（トップレール/ハンドレール/レール）」を参照してください。

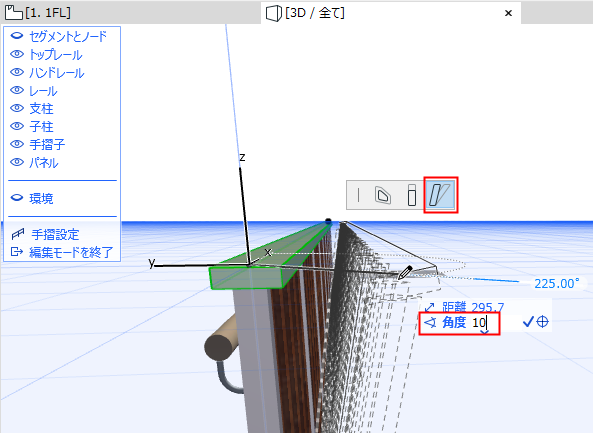

編集モードで手摺りの傾斜またはスキューを設定する

1. 編集モードでトップレールを選択します。
2. ペットパレットの[角度を修正]コマンドを使用して、傾斜角度をグラフィカルに調整します。





これに応じてレールセグメント全体が調整されます。この操作はセグメントの傾斜角度の変更に相当します。

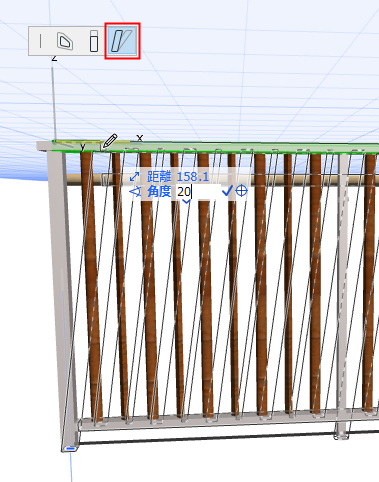

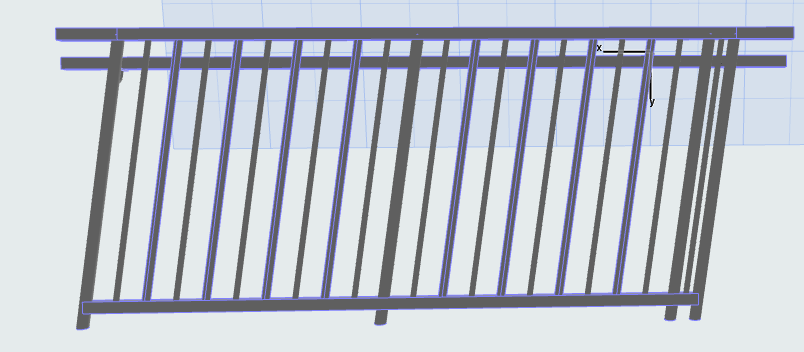

同様に、手摺りのスキューもグラフィカルに設定できます。編集モードでトップレールを選択して、[角度を修正]コマンドを使用します。角度は編集中の平面に対する垂直を基準にします。
