親柱設定(手摺りツール)

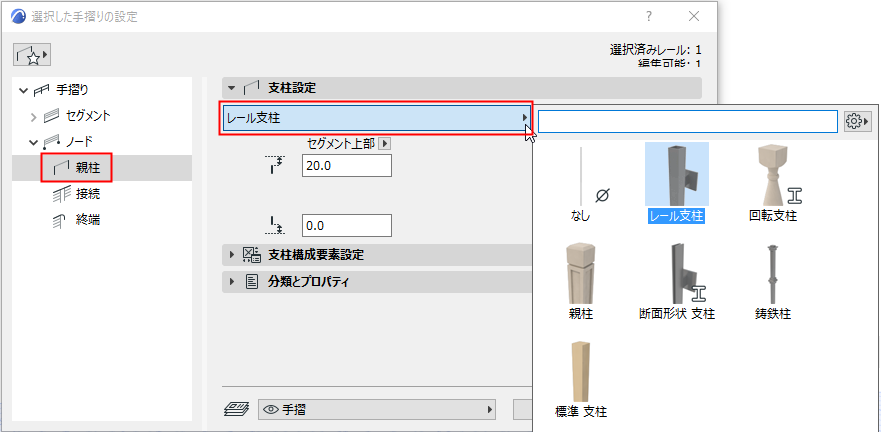

ポップアップから、手摺りの各ノードに支柱として配置するGDL構成要素を選択するか、[なし]を選択します(物理的な子柱を配置しない場合)。

GDL構成要素の設定を行うには、下部のパネルを使用します。「支柱構成要素の設定(支柱/子柱/手摺子)」を参照してください。

事前定義済みの内容に加え、支柱としてカスタム構成要素を保存できます。

詳細は、「階段と手摺りのカスタムサブ要素」を参照してください。

支柱の上部/下部オフセット

支柱の上部/下部オフセット値を入力します。

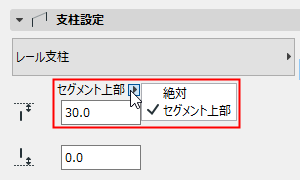

ポップアップを使用して、オフセットの計算方法を定義します。


  • [セグメント上部]:セグメント高さを基準にしてオフセット値を設定します。
    注: セグメント高さはセグメントの設定で定義します。「 セグメント高さおよび垂直オフセット 」を参照してください。
  • [絶対値]:支柱の絶対高さを入力します。入力値に応じて、セグメント上部からの支柱のオフセットが設定されます。
