柱の設定を使用するか、または2点入力法を使用して3Dウィンドウで柱の傾斜をグラフィカルに定義します。
柱の設定で傾斜角度を設定する
設定で傾斜角度を定義します。
- 柱の設定（[柱]ページの[配置]パネル）または情報ボックスで、傾斜アイコンを選択します。
- 傾斜角度を入力します。
- 情報ボックスから[作成法]を選択し、梁を配置します。

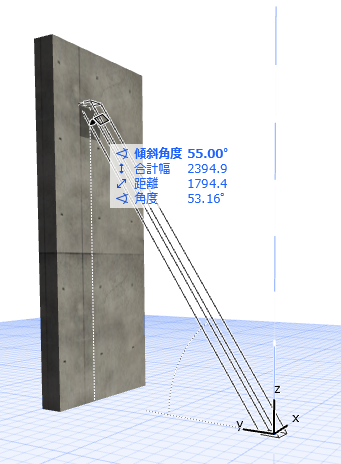

2回のクリック操作による柱の入力
これを使用すると、入力時に柱の傾斜を自由に定義できます。この操作は、3Dウィンドウで最も簡単に実行できます。
入力前に傾斜角度を定義する必要はありません。
- クリックして柱の基部を配置します。

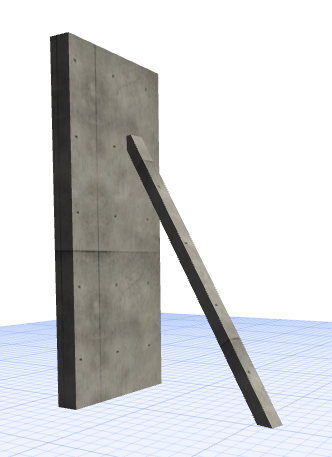

- もう一度クリックして柱の描画を完了します。
- 3Dウィンドウでは、既存の要素にスナップすることや、Shiftキーを押して入力を編集中の平面に固定することができます。
- 2回目のクリック操作で柱の傾斜角度と高さ（3Dウィンドウ）を定義します。
- 平面図に2回のクリック操作で柱を作成する場合、柱の高さは固定されます。
