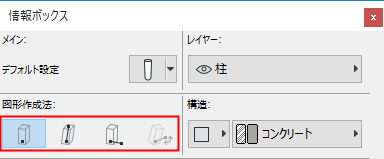

柱の配置

シンプルな柱

1回のクリックで、柱を配置できます（直線または傾斜）。柱の軸は、平面図から投影されます。

傾斜柱については、「傾斜柱を作成する」を参照してください。

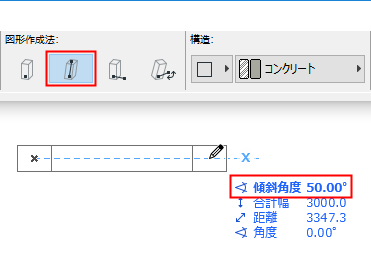

2回のクリック操作による柱の入力

これを使用すると、入力時に柱の傾斜を自由に定義できます。

入力前に傾斜角度を定義する必要はありません。

1. クリックして柱の基部を配置します。
2. もう一度クリックして柱の描画を完了します。

• 2回目のクリック操作で柱の傾斜角度と高さ（3Dウィンドウ）を定義します。
• 平面図では、高さが固定され、傾斜角度をグラフィカルに定義します（座標情報を参照）。





• 3Dウィンドウでは、既存の要素にスナップすることや、Shiftキーを押して入力を編集中の平面に固定することができます。

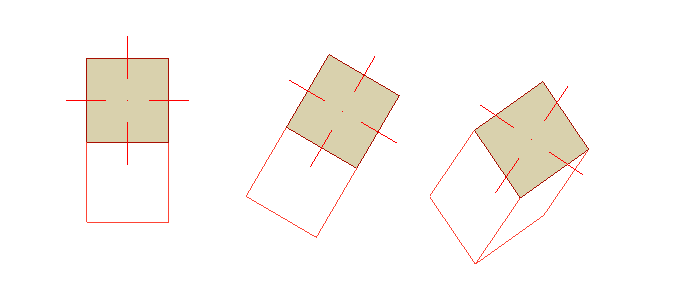

回転柱

1. クリックして柱の基部を配置します。
2. もう一度クリックして回転角を定義します。

傾斜と回転

傾斜柱専用です。

1. クリックして柱の基部を配置します。
2. もう一度クリックして回転角を定義します。
3. 柱を傾斜軸で回転させて描画を完了します。
