2Dモルフの作成

ツールボックスからモルフツールを選択し、情報ボックスから図形作成法を選択します。

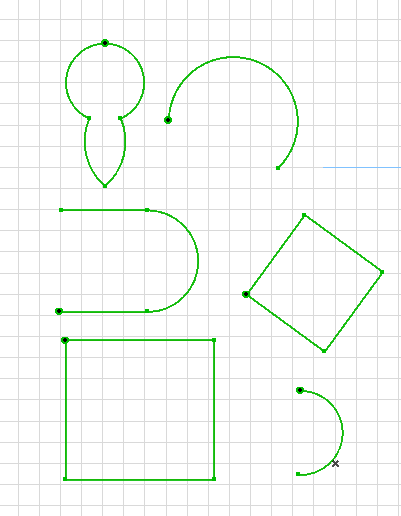

以下の方法を使用して、平面図または3Dウィンドウに2D直線、ポリライン、曲線、および閉じたポリゴンを作成します。

• ポリゴン
• 矩形および自由回転矩形
• 曲線 - 中心点と半径
• 曲線 - 円周

これらの図形作成法の入力プロセスは、2D図面ツールと同じです。

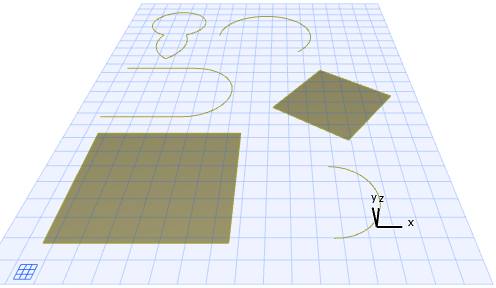

ただし、結果は2Dポリゴンまたは線ではなく、モルフの面または線であるため、3Dウィンドウに表示されますが、形状パラメータ（厚さなど）はありません。生成した3D直線および面は、3Dウィンドウでのスケッチやドキュメント作成に利用できます。

自由回転矩形

モルフツールの自由回転矩形の入力方法を使用すると、空間内の任意の平面上に矩形を描画できます。

1. 3Dウィンドウで、自由回転矩形方法を選択します。
2. 2回クリックして矩形の1番目の辺を描画します。この辺は、空間内の任意の平面に描画できます。
3. クリックして矩形の対角を配置します。空間内の任意の点にスナップできます。
