開口の平面図表示

平面図シンボル

ビデオを見る

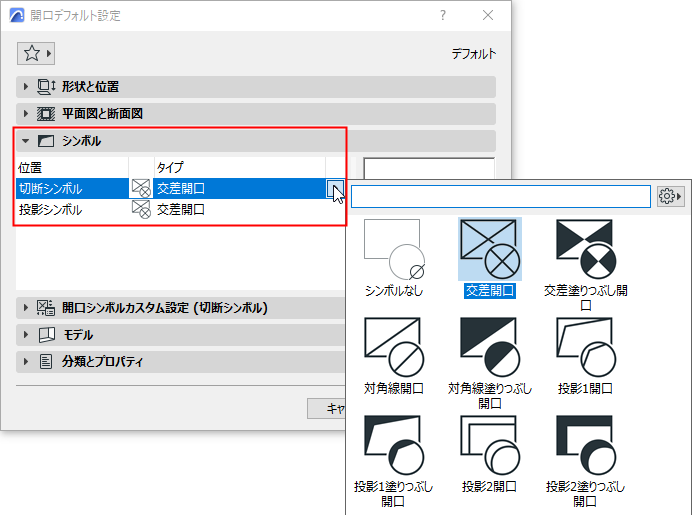

開口には、切断および投影開口用の2つの平面図シンボルを設定できます。開口の設定の[シンボル]パネルを使用して、それぞれのデフォルトを選択します。

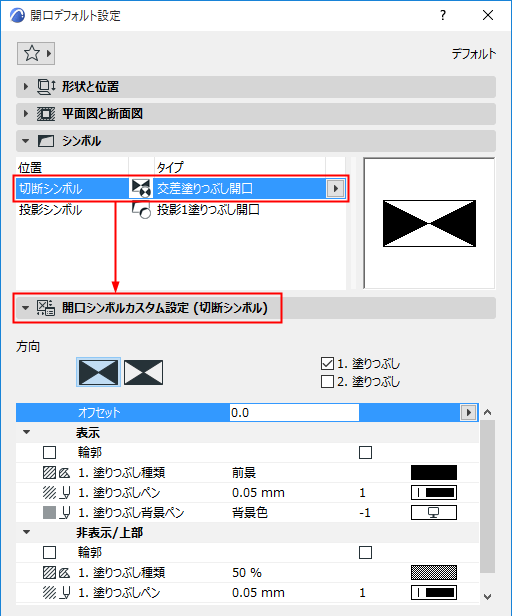

[開口シンボルカスタム設定]パネルを使用して、任意のシンボルの設定や形状設定を微調整します。

図 1. 切断シンボル（オフセットおよび輪郭付き）

図 2. 投影シンボル（オフセットおよび輪郭付き）

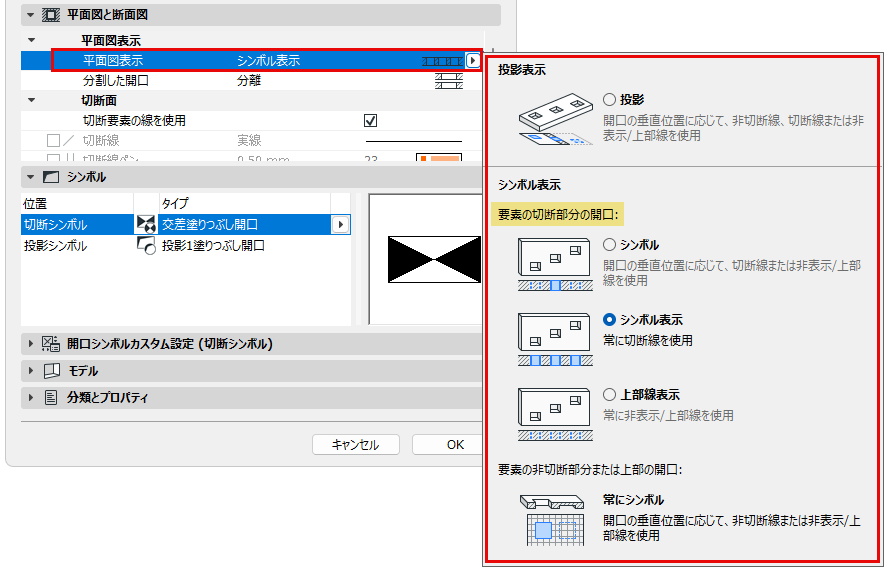

切断要素の開口表示

開口の設定で[平面図表示]を使用して、要素の切断部分の開口表示を設定します。

• [投影線]：開口の垂直位置に基づいて、投影線、切断線、隠れ線、または上部線を使用します。屋根の開口にはこれが最適です。
• [シンボル]：開口の垂直位置に基づいて、切断線、隠れ線/上部線を使用します。
• [シンボル表示]：開口の垂直位置に関係なく、常に切断線属性を使用します。
• [上部線表示]：開口の垂直位置に関係なく、常に隠れ線/上部線属性を使用します。

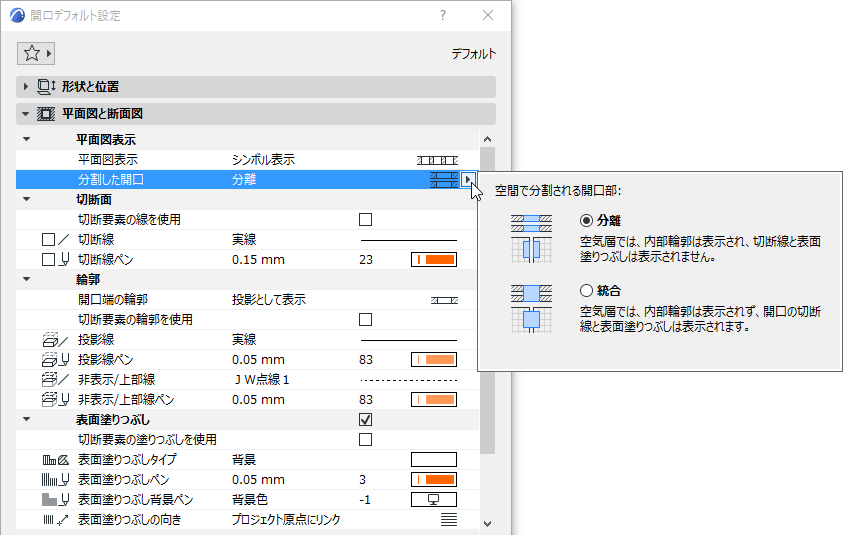

分割した開口：分離または統合

開口が複数の要素または複合構造要素を貫通し、空気層によって分離される場合：

• 分離：
• 内部輪郭（空気層内部）は表示されます。
• 切断線と表面塗りつぶしは表示されません。
• 統合：
• 内部輪郭（空気層内部）は表示されません。
• 切断線と表面塗りつぶしは表示されます。

  図 3. 空気層によって分割される開口：分割と 統合

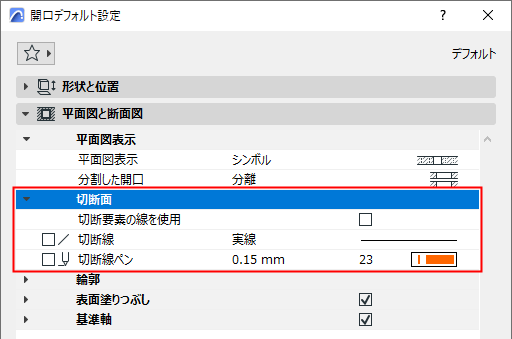

切断面

開口による要素の切断面：[切断要素の線を使用]ボックスをオンにします。これがオフの場合、開口の固有の切断線が使用されます（このダイアログボックスで定義します）。

図 4. 切断要素の線を使用

図 5. 開口の固有の切断線を使用

平面図の開口の輪郭

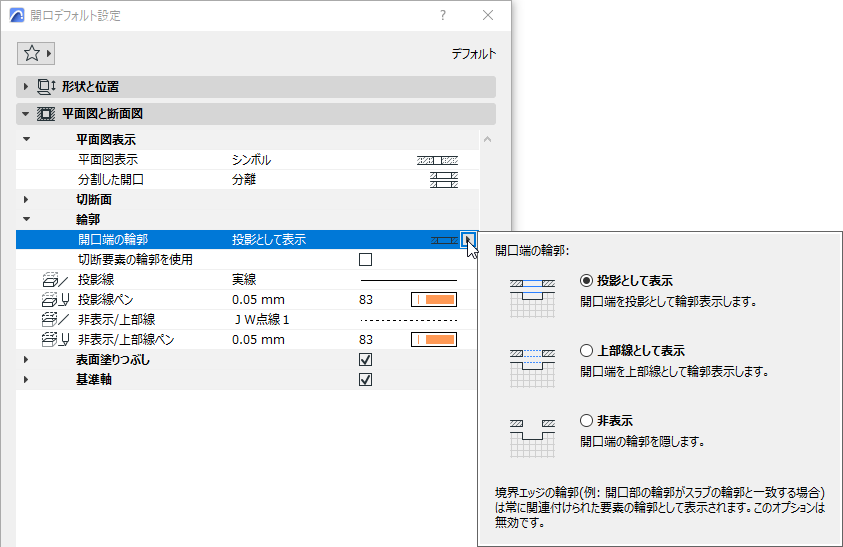

オープンエッジの輪郭

「オープンエッジ」は、他の全ての要素と交差せず、別の要素の辺とも一致しない開口部の輪郭です。

図 6. オープンエッジ（1）とバインドエッジ（2）を含む開口

これらのオープンエッジを投影または上部線として表示するか、または非表示に設定します。

図 7. オープンエッジを投影として表示 - 上部線として表示 - 非表示

図 8. オープンエッジを投影として表示 - 上部線として表示 - 非表示

開口の輪郭

投影および上部線の輪郭の属性を定義します。切断要素の輪郭を使用できます。これを使用しない場合、開口の固有の投影/上部線属性が使用されます（このダイアログボックスで定義します）。

開口の表面塗りつぶし

「表面塗りつぶしの割り当て」を参照してください。

• 分割した開口の「分離」表示では、表面塗りつぶしは空気層に表示されません。
• 開口のシンボルは開口の上に配置されます（表面塗りつぶしを含む（該当する場合））。

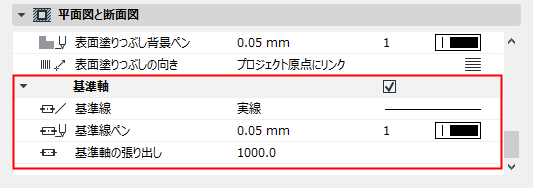

開口の基準軸

これらの設定を使用して、平面図と断面図に表示される開口の基準軸を定義します。
