表面塗りつぶしの割り当て

表面塗りつぶしは、梁、柱、スラブ、メッシュ、屋根、シェル、開口部、モルフ、およびゾーンに割り当てることができます。

ゾーンを除くこれら全ての要素タイプの場合：

  1. 要素の設定の[平面図と断面図]パネルに移動します（または、情報ボックスの[平面図と断面図]ボタンをクリックします）。

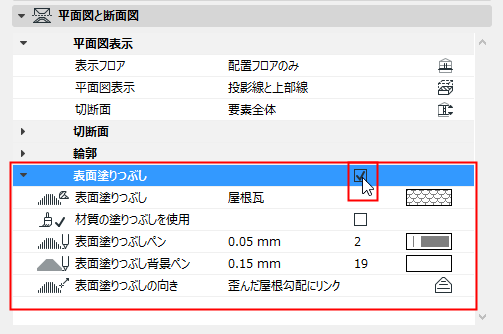

  2. [表面塗りつぶし]ボックスにチェックを入れます。

  3. 表面塗りつぶしのパラメータポップアップをクリックして使用可能な塗りつぶし種類の一覧にアクセスし、使用する塗りつぶしを選択します。
    注: ここでは、[オプション]→[属性設定]→[塗りつぶし]で表面塗りつぶしとして定義されている塗りつぶしのみを使用できます。
    • [材質の塗りつぶしを使用]：これをオンにすると、代わりに要素のビルディングマテリアルの材質が使用されます。
  4. 以下の表面塗りつぶしコントロールを使用して、以下の手順を実行します。

ゾーンの場合：

  1. [平面図]パネルの「表面塗りつぶし」ボタンをクリックして有効にします。

  2. 塗りつぶし名またはアイコンをクリックして使用可能な塗りつぶしの一覧にアクセスし、ポップアップリストから使用する塗りつぶしを選択します。
  3. ラジオボタンを選択して塗りつぶしパターンの向きを定義します。
  4. ゾーンの材質に表面塗りつぶしがある場合、代わりにそれを表示することもできます。そのためには、[材質の塗りつぶしを使用]をオンにします。

    「ベクトル塗りつぶしまたはシンボル塗りつぶしのパターンの向きの設定」を参照してください。
