ドア/窓の平面図表示

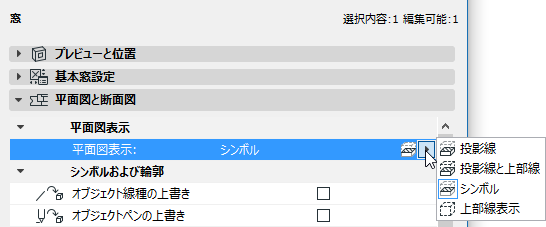

平面図表示：シンボルと 投影線
ドア/窓の設定の[平面図表示]を使用すると、開口の表示方法を定義できます。
ただし、傾斜壁の場合、切断された窓の詳細な表示が求められる場合があります。[投影線]または[投影線と上部線]のいずれかを選択して、傾斜壁に窓の全ての部分を表示します。
ドア/窓の属性
平面図でドア/窓の属性（線種、ペン、塗りつぶし）を定義するには、以下の2つの方法があります。
- ドア/窓の設定（[パラメータ]パネルまたはグラフィカルインターフェイスの[カスタム設定]パネル）で定義されているGDL属性（線種、ペン、塗りつぶし）を使用します。この方法では、非常に多くの線/塗りつぶしのパラメータを使用できるため、開口および各構成要素の正確な表示が可能になります。
- ドア/窓の設定の[平面図と断面図]パネルで開口に2D属性設定を使用します。この方法はパラメータの数が少ないため、簡単に操作できます。
詳細は、「ドア/窓のGDLオブジェクト属性を上書き」を参照してください。
ドアと窓のモデル表示オプション
[モデル表示オプション]（[ドキュメント]→[モデル表示]→[モデル表示オプション]）の[組み立て要素オプション]パネルにある[ドアオプション]と[窓オプション]の設定を使用すると、平面図でのドアと窓の完全表示、輪郭線のみ表示、または単純開口としての表示が可能になります。また、寸法やマーカーの表示/非表示を切り替えることもできます。
「組み立て要素のモデル表示オプション」を参照してください。
ドア/窓のハンドルと開口線の表示を定義するには、モデル表示オプションの[ドアと窓のシンボルの精度]パネルを使用します。
「ドアと窓のシンボルの精度」を参照してください。
