柱ツールの設定：プレビューと位置

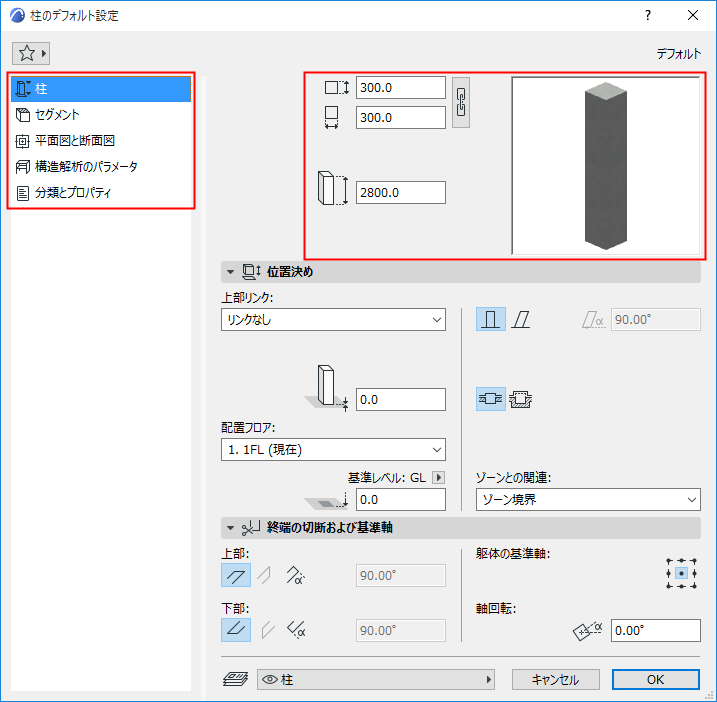

柱の設定ダイアログボックスは、5つのページに分割されています。

プレビューセクションは全てのページに表示され、設定の変更内容が反映されます。

左側のツリー構造を使用してページを移動します。

躯体幅/高さ

単純な（単一セグメントの）柱の場合は、躯体の水平と垂直の寸法を入力します。

注: 断面が矩形の柱の場合、鎖アイコンを使用して同じ値に固定します。

円形の柱の場合、直径を入力します。

柱高さ

柱の合計高さが表示されます。

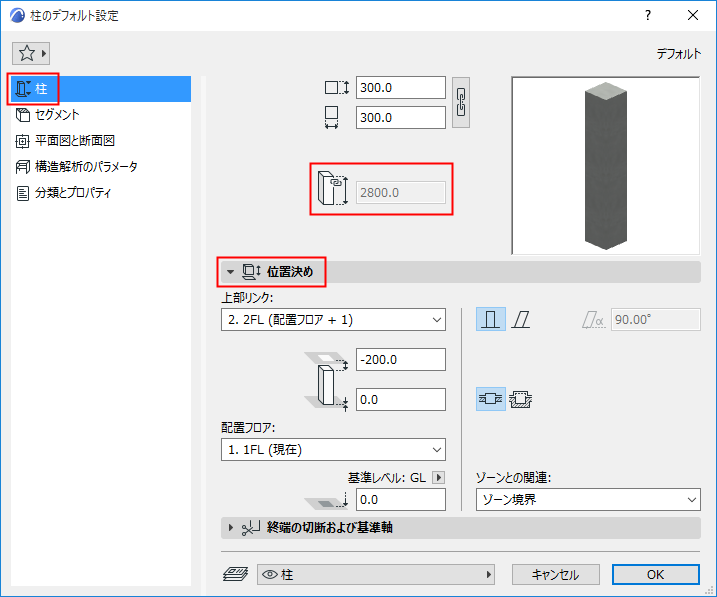

柱の[位置決め]パネル

デフォルト：

上部リンク

こちらを使用して、以下のいずれかを実行します。

プロジェクトに含まれるフロアの位置や高さを後で修正すると、その修正に従ってリンクされている柱の高さが自動的に調整されます。

上部リンクされたフロアからのオフセット

上部リンクされたフロアからの柱上部のオフセットを定義することができます。

配置フロアからいずれかの方向の柱下部のオフセットも定義できます。

配置フロア

「配置フロア」を参照してください。

[基準レベルからの]下部高度

基準レベルから測定する形で柱の基準軸の現在の高さを計算します（デフォルトでは、この基準レベルはGLです）。

必要に応じて、ポップアップ矢印をクリックして基準レベルを変更します。

注: 基準レベルは、[オプション]→[プロジェクト設定]→[基準レベル]で定義します。

レベルの詳細は、「基準レベル」を参照してください。

注: これは計算値であり、リンクではありません。基準レベルを変更しても、柱の位置は変更されません。

柱傾斜角度

「傾斜柱を作成する」を参照してください。

ラップ方法

ゾーンとの関連

以下のトピックを参照してください。
