平面図と断面図の柱の表示

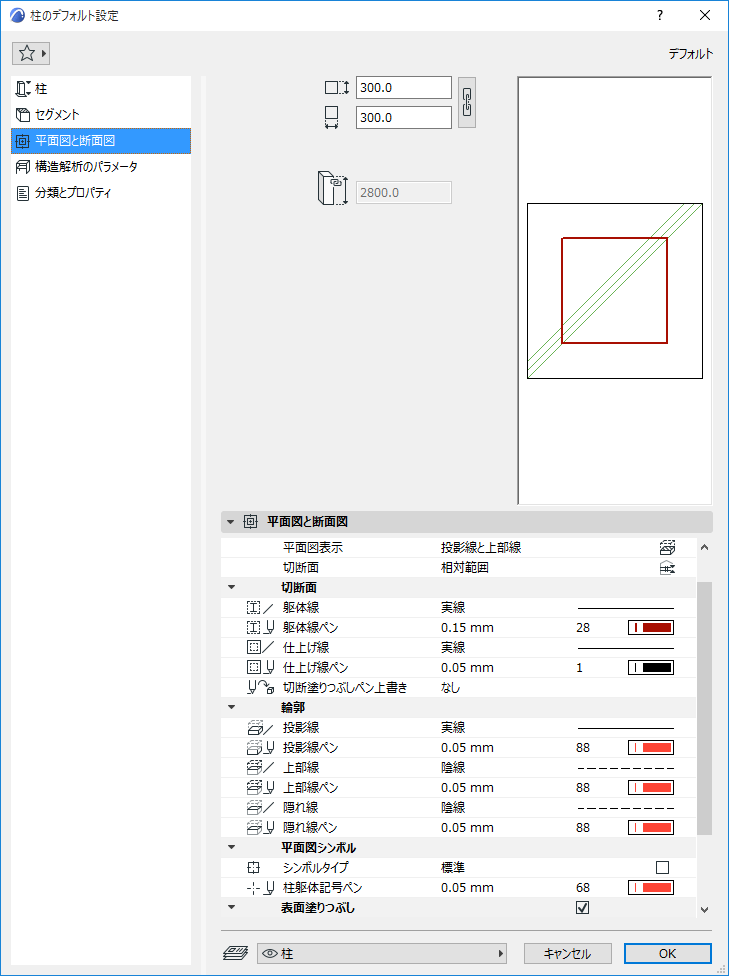

柱の設定の[平面図と断面図]ページを使用します。
「平面図と断面図の要素の表示」を参照してください。
隠れ線

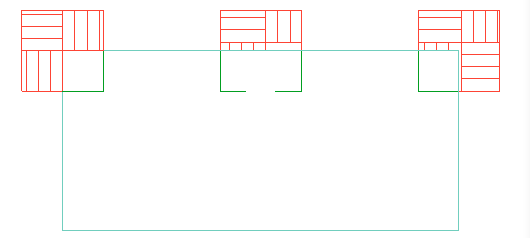

陰線処理の属性を定義します。モデル表示オプションで隠れ線をオンにした場合、スラブの下にある柱に対して隠れ線が使用されます。
「組み立て要素のモデル表示オプション」を参照してください。
平面図シンボル
[シンボルタイプ]：[標準]、[単一斜線]、[二重斜線]、[十字線]
十字線には2つの追加設定があります（[中心からの距離]および[柱の外側の長さ]）。
十字線はグラフィックシンボルであり、モデルの一部ではありませんが、図面のスケールを変更すると、（柱自体と一緒に）十字線のサイズも変更されます。

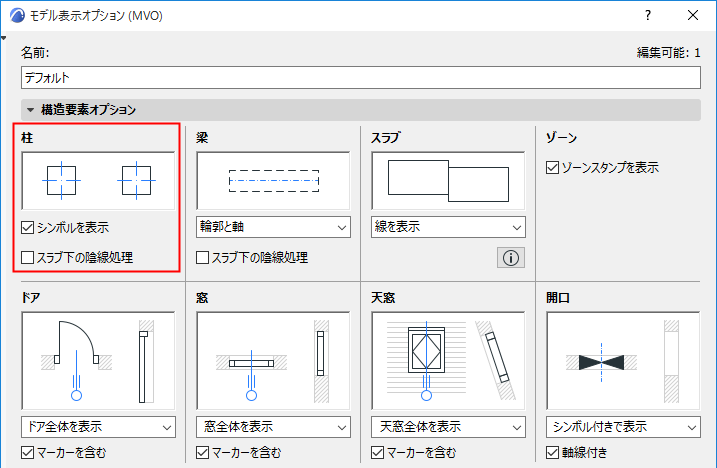

柱の平面図シンボルのビュー単位の表示（オン/オフ）は、[ドキュメント]→[モデル表示]→[モデル表示オプション]で設定します。
表面塗りつぶし
「表面塗りつぶしの割り当て」を参照してください。
