梁を垂直方向に湾曲させる

3Dウィンドウまたは断面/立面図ウィンドウ：

1. 梁を選択します。

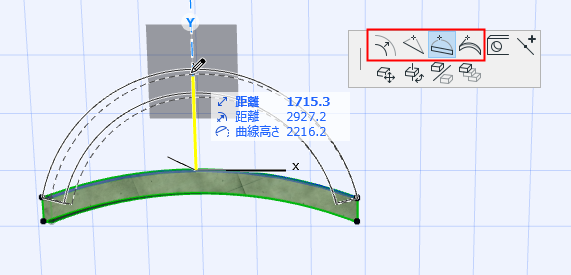

2. ペットパレットコマンドを使用して、辺を垂直に湾曲させるか、または接線を使用して編集します。





梁の垂直湾曲では、内側に湾曲させることはできません。

所定の梁を垂直および水平方向の内側に湾曲させることはできません。

• 直線梁：湾曲の高さを湾曲の半径より大きくすることはできません。
• 傾斜梁：円弧の始点と終点を円弧の原点より低くすることはできません。



• 垂直湾曲梁では、[半径のストレッチ]コマンドも使用できます。

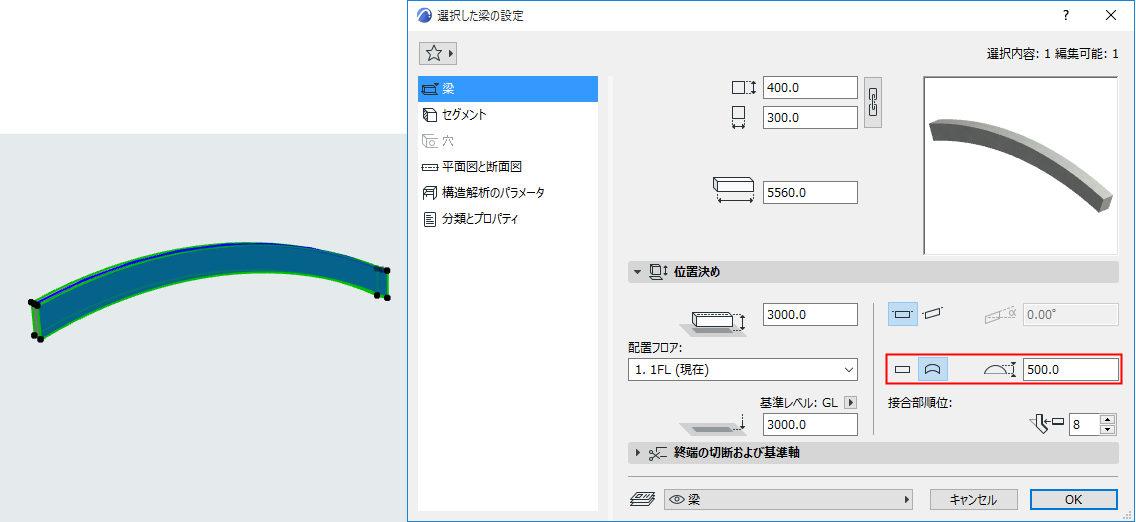

あるいは、梁の設定または情報ボックスで、曲線アイコンをクリックして弦/円弧の高さを定義します。

• 負の値も指定できます。





• 元の梁が水平に湾曲している場合、曲線アイコンをクリックすると、垂直湾曲が割り当てられ、水平湾曲は削除されます。
