梁の配置

単一梁

1. 情報ボックスから単一梁作成法を選択します。
   注: 傾斜梁を描画する場合は、単一梁作成法しか使用できません。





2. 2回クリックして梁の両端を配置します。
3. 3Dウィンドウの場合：
   • 端点を既存の要素にスナップします。
   • Shiftキーを押して入力を編集中の平面に固定します。





     注: すでに梁に傾斜角度が定義されている場合（設定または情報ボックス）、条件に関係なくその傾斜角度が適用されます。

     傾斜梁については、「傾斜梁を作成する」を参照してください。

連続梁

1. 情報ボックスから連続梁作成法を選択します。
2. クリック操作を連続して、連続梁のセグメントを配置します。





この入力方法は連続壁の作成に似ています。

「連続壁の作図」を参照してください。

3Dウィンドウの場合：

• 端点を既存の要素にスナップします。
• Shiftキーを押して入力を編集中の平面に固定します。

矩形梁/回転矩形梁

矩形梁アイコンのポップアップから、以下のいずれかの作成法を選択します。

• 標準の矩形梁の場合、2回クリックして2つの対角を定義します。
• 回転矩形梁の場合、2回クリックして回転ベクトルを含む矩形の1辺を定義し、ドラッグして再びクリックし描画を完了します。

水平湾曲梁

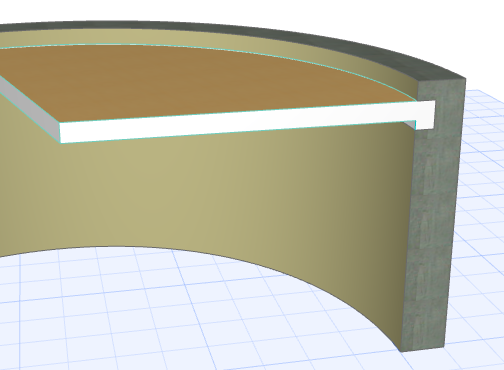

水平湾曲梁を作成するには、以下のいずれかを実行します。

情報ボックスから湾曲梁を入力

3つの湾曲入力法のいずれか1つを選択します。これらの方法は湾曲梁の作成に似ています。

「曲線壁の作図」を参照してください。

水平湾曲梁を作成するその他の方法

• 連続梁の一部として湾曲梁セグメントを作成します。
• 平面図で直線梁を選択し、ペットパレットコマンドを使用して梁を湾曲させるか、または接線を使用して編集します。

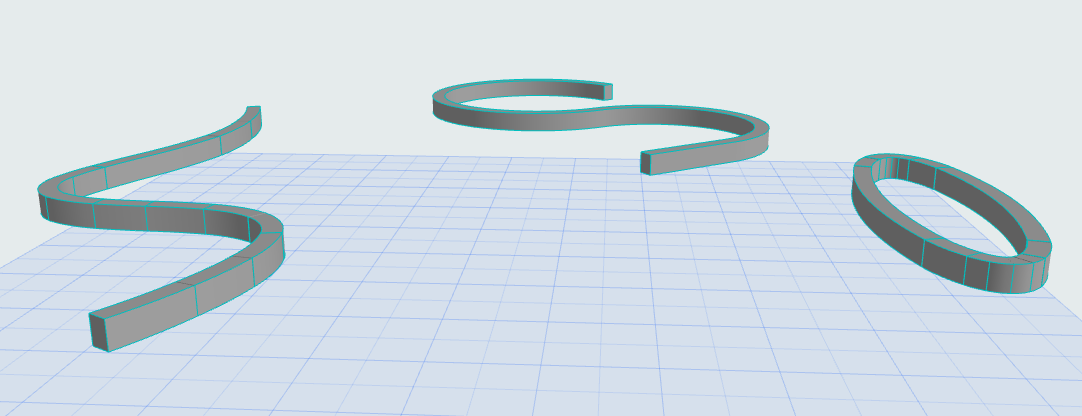

• マジックワンド:マジックワンドを使用して湾曲図面要素の形状をなぞります。





ビデオを見る

ビデオを見る

関連トピック

梁を垂直方向に湾曲させる
