断面図ビューポイントの水平/垂直範囲

水平範囲

水平範囲は、断面ウィンドウに含まれる平面図の奥行きです（ソースタイプの断面図マーカーのみに使用できます）。

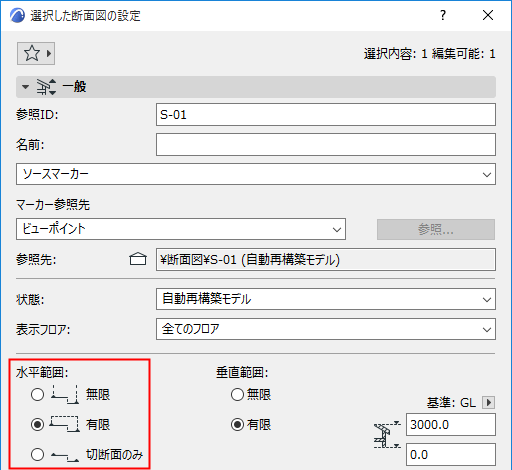

水平範囲は情報ボックス/断面図設定で定義します。


  • [無限]：他の要素で隠れていない場合、断面線の後ろの全要素が断面図ウィンドウに表示されます。
  • [有限]：断面線と制限（奥行き）の間にある要素のみが断面ウィンドウに表示されます（この制限は、断面線の描画が終了した後、目玉カーソルでクリックした時点で定義されます）。必要に応じて限界線を選択して編集できます。
    注: この制限（奥行き）は画面だけに表示されるマーカーで、レイアウトには表示されません。

    「マーカー範囲線の表示」を参照してください。

  • [切断面のみ]：切断位置の断面線で切断されたモデルの部分のみを表示します（立面図と展開図には、[切断面のみ]オプションはありません）。

垂直範囲

断面ウィンドウに含まれるプロジェクトの垂直範囲です（ソースタイプの断面図マーカーのみに使用できます）。

垂直範囲は情報ボックス/断面図設定で定義します。

  • [無限]：モデルの全てのフロアを表示します。
  • [有限]：断面が制限された垂直範囲のみ表示されます。断面の上限および下限の高度を入力します。入力された限度の上下の要素は表示されません。

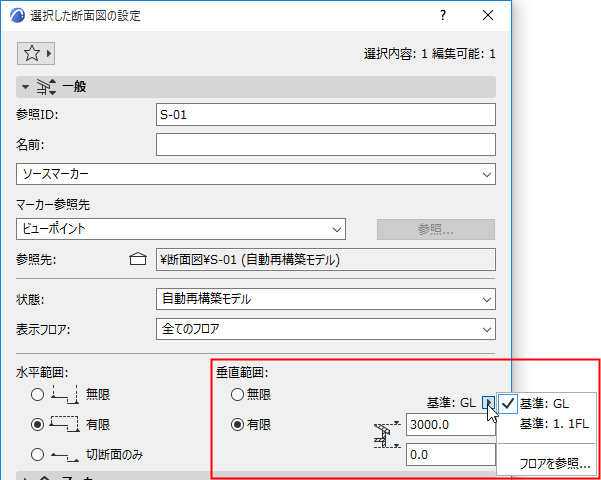

    黒矢印をクリックし、GLまたは特定のフロアを高さ値の基準として選択します。



範囲または限界線を画面上で編集する

断面/立面/展開図ウィンドウを有効にしている場合：

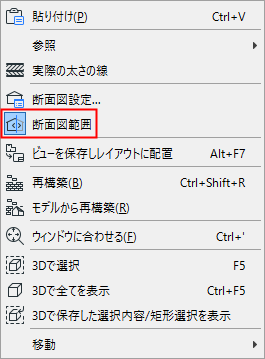

  1. コンテキストメニューから、または[デザイン]→[断面/立面図範囲]を使用して、範囲フィードバックをオンにします。

    SectionRangeOn.png     SERangeCommand.png

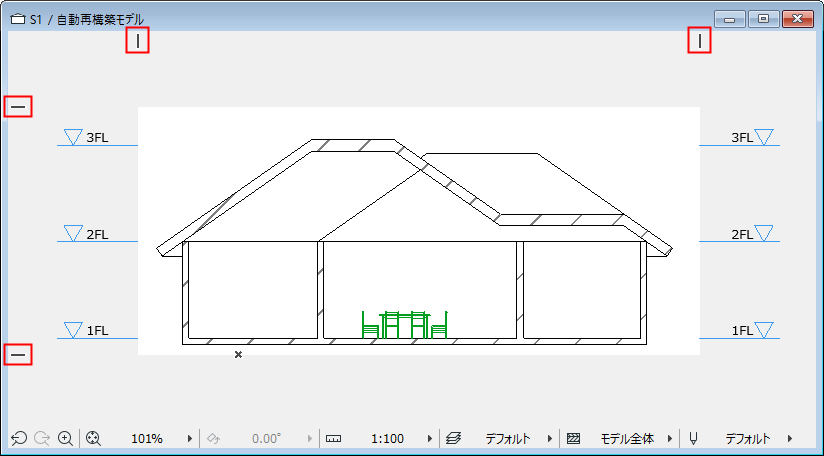

  2. 断面図ウィンドウにマークが濃いグレーのシェードで表示され、水平/垂直の境界と破断線（存在する場合）を示します。グレーの塗りつぶしは、断面図範囲の外側のモデルの領域を示します。

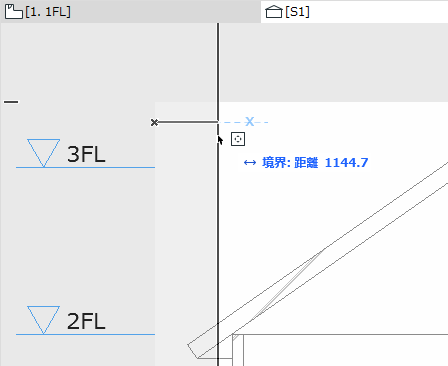

  3. いずれかのマークの上にカーソルを置くと、そのタグと編集ハンドルが表示されます。必要に応じて線をドラッグします必要に応じて線をドラッグし、水平/垂直範囲、破断線、または背景要素の限界を修正します（適用可能な場合）。

    分割を削除するには、破断線を水平範囲の外側に移動します。

    注: 水平範囲は展開図ウィンドウでは編集できません。


ビデオを見る
