断面図

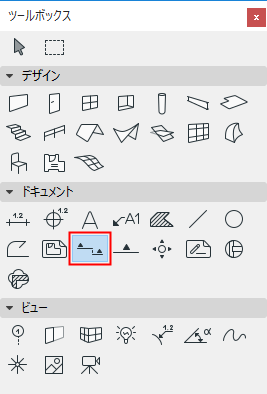

断面図ツールとそのマーカーを使用して、バーチャルビルディングの断面図のビューポイントを生成します。

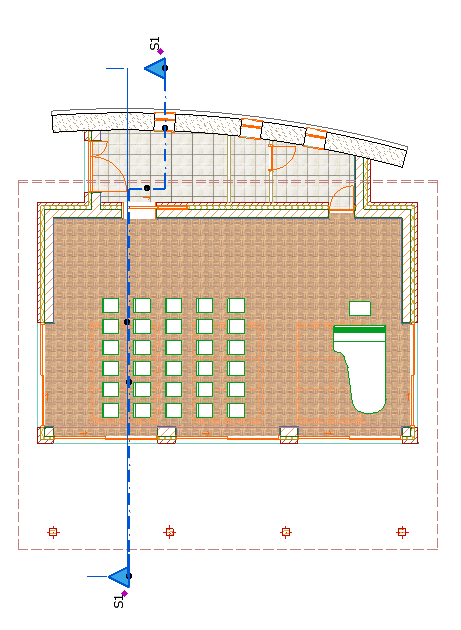

断面図マーカーは、以下の3つの形式のいずれかを取ります。

1. 断面図ビューポイントを生成するソースマーカー
2. 断面図ビューポイントを生成しないが、その他の全てのビュー、ビューポイント、または図面の参照先となるリンクされたマーカー
3. カスタムテキストを含むリンクされていないマーカー
   注: もう1つのタイプの断面図ビューポイントは、モデルソースなしの個別断面図（マーカーあり、またはマーカーなし）です。

   「個別断面図ビューポイントを作成する」を参照してください。

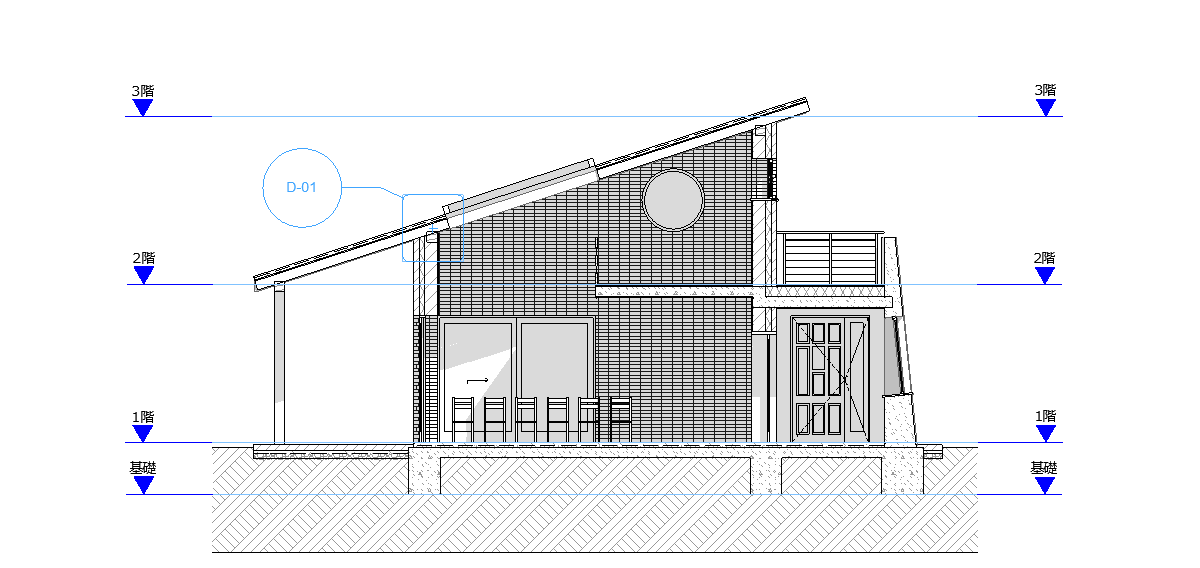

断面図はビューとして保存し、図面としてレイアウトに配置できます。断面図ウィンドウの内容は直接発行できます。

断面ウィンドウでは、要素の表示および変更はできますが、新しい組み立て要素は作成できません（[移動コピー]または[連続コピー]コマンドを使用している場合を除く）。要素を断面図ウィンドウに貼り付けると、図面要素（点、線、塗りつぶし）として再現されます。

オブジェクトは断面ウィンドウに配置できますが、単に図記号として認識されます（対応する3Dモデル要素は生成されません）。
