リンクされていないマーカーを配置

リンクされていないマーカーは、発行済みのドキュメントで役に立ちます。例えば、プロジェクトに統合されていない外部図面の位置をページ番号を使用して参照する場合に便利です。

断面図、立面図、詳細図またはワークシートツールを使用してリンクされていないマーカーを配置するには、以下の手順を実行します。

1. デフォルト設定または情報ボックスで、[リンクされていないマーカーを配置]を選択します。

   このようなマーカーは、リンクされた情報を表示しません。

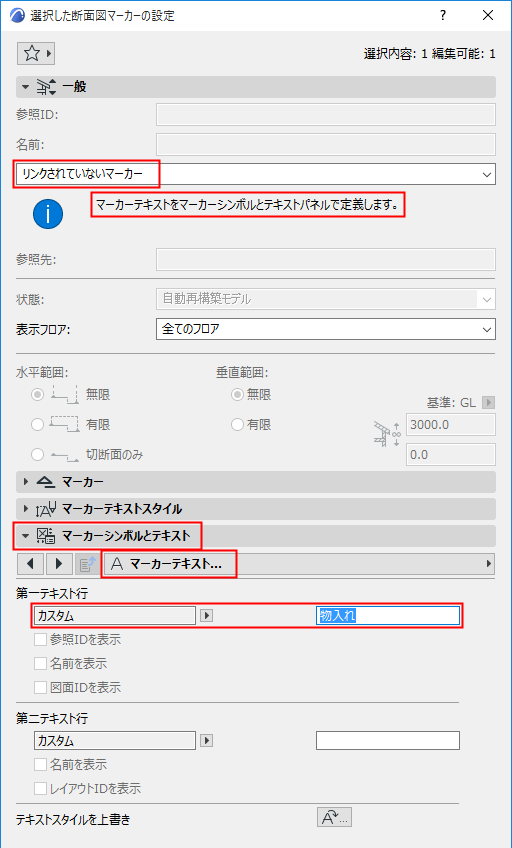

2. 設定ダイアログボックスの[マーカーシンボルとテキスト]パネルのパラメータリストにある[カスタムテキスト]フィールドを使用して、マーカーのカスタムテキストを定義します。





3. 線または境界線（ツールによって異なります）を作図し、以下のいずれかのウィンドウにマーカーを配置します: 平面図、断面図、立面図、展開図、ワークシート、詳細図、3Dドキュメント。
