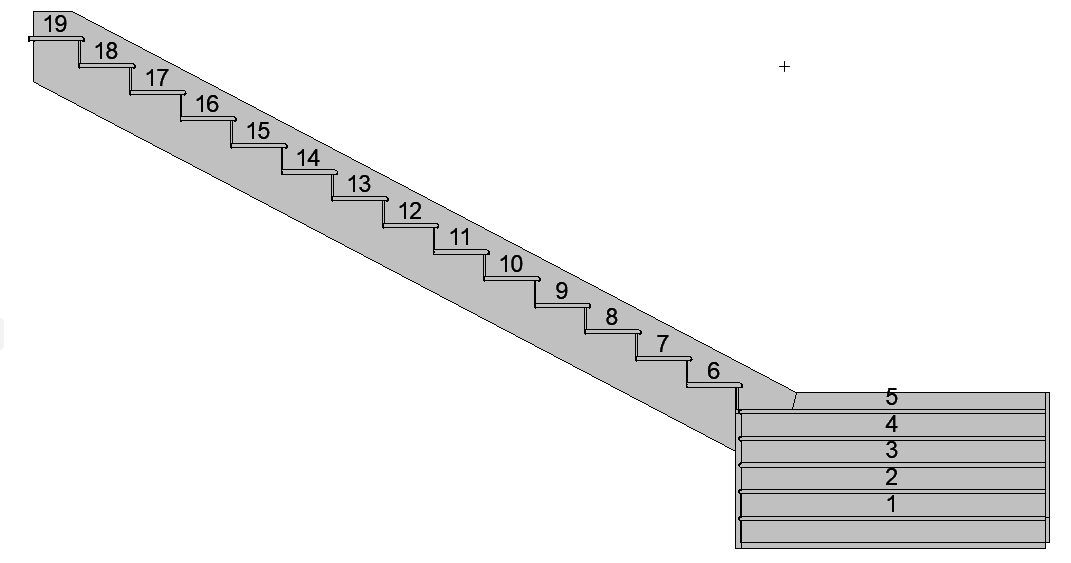

階段ラベルの配置

階段説明ラベルと階段ラベル

これらのシンボルタイプラベルはラベルツールの設定から使用できます。

関連トピック

要素情報を含むシンボルラベル

階段構成要素のラベルを配置する

1. 階段を選択します。

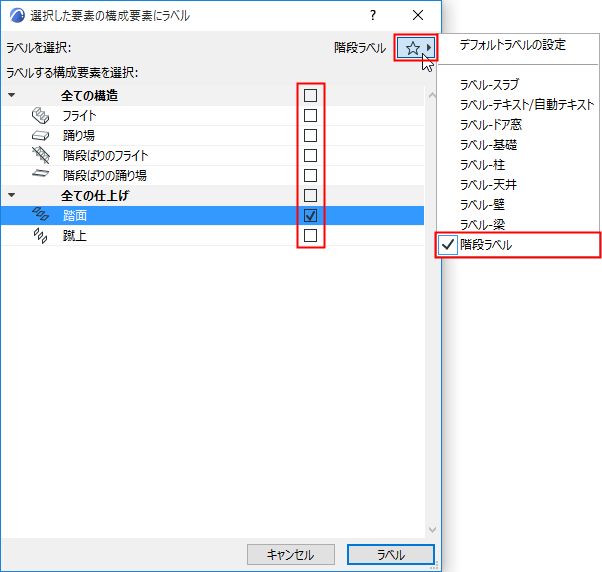

2. [ドキュメント]→[注釈]→[選択した要素の構成要素にラベル]をクリックして、ダイアログボックスを開きます。
3. ポップアップからラベルタイプを選択します（現在のデフォルトラベルまたは任意のラベルのお気に入り）。
4. ラベルを配置する全ての構成要素タイプのボックスをオンにします。これらのラベルは連動します。

   関連トピック

   高度寸法





5. [ラベル]をクリックして配置します。
