マスタレイアウト

マスタレイアウトを開く

「レイアウトを開く」を参照してください。

現在のレイアウトのマスタを開くには、以下のいずれかを実行します。

• レイアウトウィンドウを右クリックし、[割り当てられたマスタレイアウトを開く]を選択します。
• [ドキュメント]→[レイアウトブック]→[割り当てられたマスタレイアウトを開く]を使用します。

デフォルトマスタレイアウト

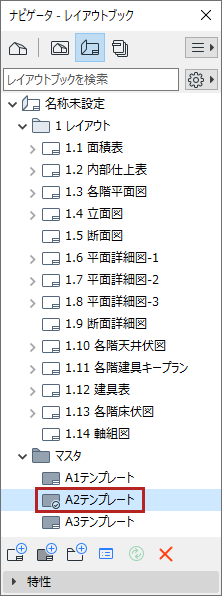

デフォルトのマスタレイアウトは、角が折れたアイコンで示されます。新しく作成されたレイアウトに割り当てられます。

マスタレイアウトをデフォルトに設定

ナビゲータまたはオーガナイザでマスタレイアウトを選択してから、以下のいずれかの操作を行います。

• コンテキストメニューから[デフォルトとして設定]を選択します。
• [マスタレイアウトの設定]を開き、[新規レイアウトのデフォルトとして設定]ボックスをオンにします。

レイアウトへのマスタレイアウトの割り当て

ナビゲータレイアウトブックで以下のいずれかを実行します。

• マスタレイアウトをレイアウトにドラッグ＆ドロップする
• レイアウトをマスタレイアウトにドラッグ＆ドロップする

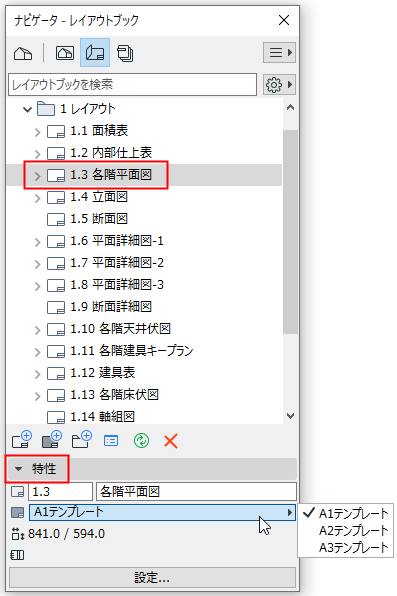

• レイアウトを選択して、ナビゲータパレットの下部のポップアップメニューで、または、選択されているレイアウトの設定ダイアログボックスで、別のマスタレイアウトを選択します。





新規マスタレイアウトを作成

新規マスタレイアウトを作成するには、以下のいずれかの操作を行います。

• ナビゲータのマスタフォルダの項目のコンテキストメニューから[新規マスタレイアウト]コマンドを使用します。
• [ドキュメント]→[レイアウトブック]→[新規マスタレイアウト]コマンドを選択します。

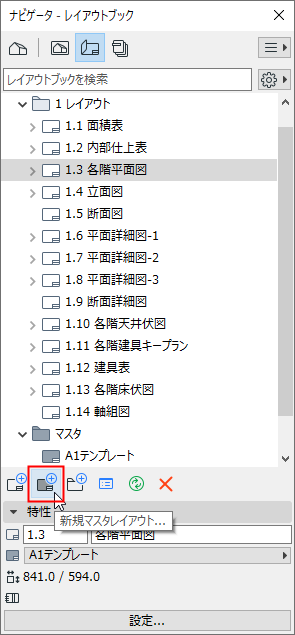

• ナビゲータまたはオーガナイザの新規マスタレイアウトアイコンをクリックします。





マスタレイアウトタイトルブロック

デフォルトマスタレイアウトには、2D図面要素とテキスト項目（自動テキストを含む）から構成される、共通に使用されるタイトルブロックが含まれます。

タイトルブロックを編集または作成するには、マスタレイアウトを開き、2D編集ツールおよびテキストツールを使用して内容を追加または修正します。

例えば、下の図のマスタレイアウトのタイトルブロックには、次のようなものが含まれています。

• 企業やプロジェクトのデータを記載したテキストブロック
• ロゴ画像
• 自動テキスト項目を含むテキストブロック: 図面データ、レイアウトおよびマスタレイアウトデータ

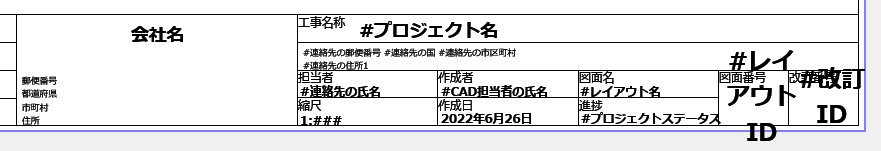

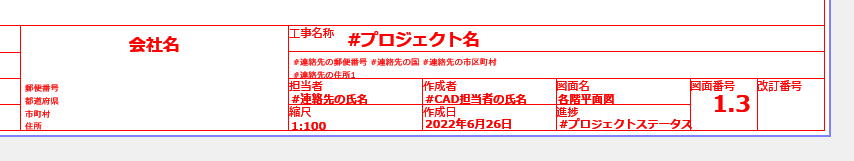

マスタレイアウトのタイトルブロック	実際のレイアウトのタイトルブロック

• 「自動テキスト」、「レイアウト上およびレイアウト設定内の改訂記録データ」も参照してください。

マスタレイアウト項目の表示

色

デフォルトでは、マスタ項目は元のカラーで表示されます。

[オプション]→[作業環境]→[画面オプション]で同一カラーを割り当てます。

上段レイアウト/下段レイアウト

マスタ項目をレイアウトの下または上に表示するには、[マスタレイアウトの設定]で指定します。

「マスタレイアウトの設定」を参照してください。

マスタ項目を隠す

全てのレイアウトで画面上のマスタ要素の表示を非表示にするには、[表示]→[表示オプション]→[レイアウトでのマスタ項目]をオフにします。
