干渉グループの定義

グループ1とグループ2で、基準インターフェイスを使用して干渉グループを定義します。

• 全ての要素タイプ間の干渉をチェックするには、両方のグループで同じ基準を使用します。
• 3D要素とMEP要素との間の干渉のみをチェックするには、グループの1つをMEPとして分類された要素に限定します。

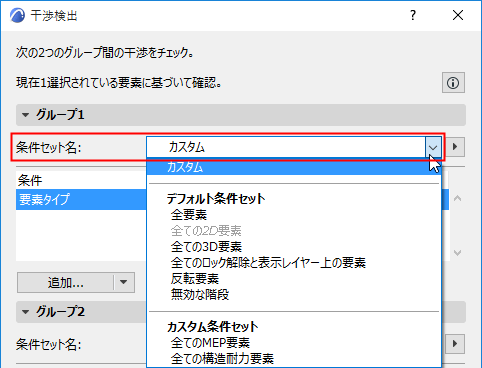

• 保存された条件セットを使用して干渉グループを定義するには、[条件セット名]の矢印をクリックして、プロジェクトの条件セットを一覧表示します。





  • ここで条件セットを選択すると、その内容によって干渉グループの現在の条件が上書きされます。
  • 一覧表示された条件セットは、セットに干渉検出に適用されない条件（2D要素タイプやIFCプロパティなど）が含まれている場合、無効になることがあります。

    「事前定義済みの条件設定」も参照してください。

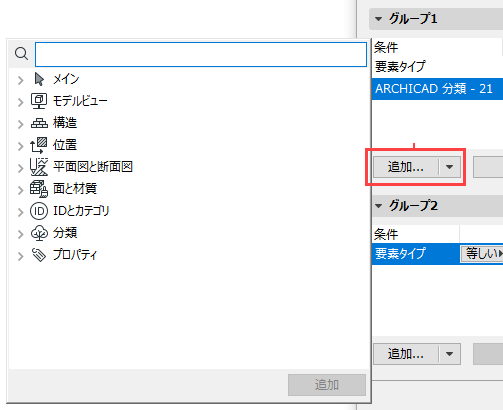

• [追加]をクリックしてダイアログを開き、グループを制限するプロパティとパラメータを選択します。
