セグメント、エルボ、分岐、遷移の寸法テーブル設定方法

Archicad Collaborateで使用可能。

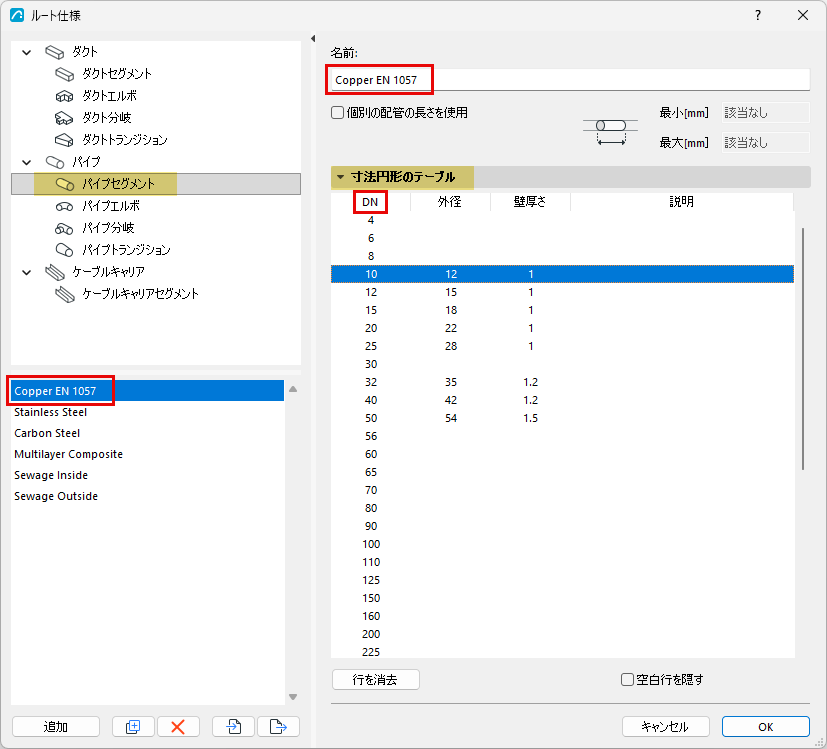

ルート仕様で、MEP要素タイプを選択します。ここでは、プリセットの寸法のテーブルを作成または編集することができます。

• リストされた項目（DN項目など）は参照セットに由来します。（「ダクトとパイプの参照セットを作成」を参照）
• 必要に応じて、それぞれに必要な寸法値を設定します。
• MEP要素タイプは、複数の寸法のプリセットテーブルを持つことができます。追加のテーブルを作成するには、[追加]または[複製]をクリックします。
• その項目を使用しない場合、その行が空のままになることがあります。「空白行を隠す」をオンにすると、使用する項目のみが表示されます。
• 寸法表を複製して編集し、新しい寸法表を作成してその値を編集します。





［個別の長さを使用］にチェックを入れてください。

「パイプやダクトに個々の長さを使用 」を参照してください。

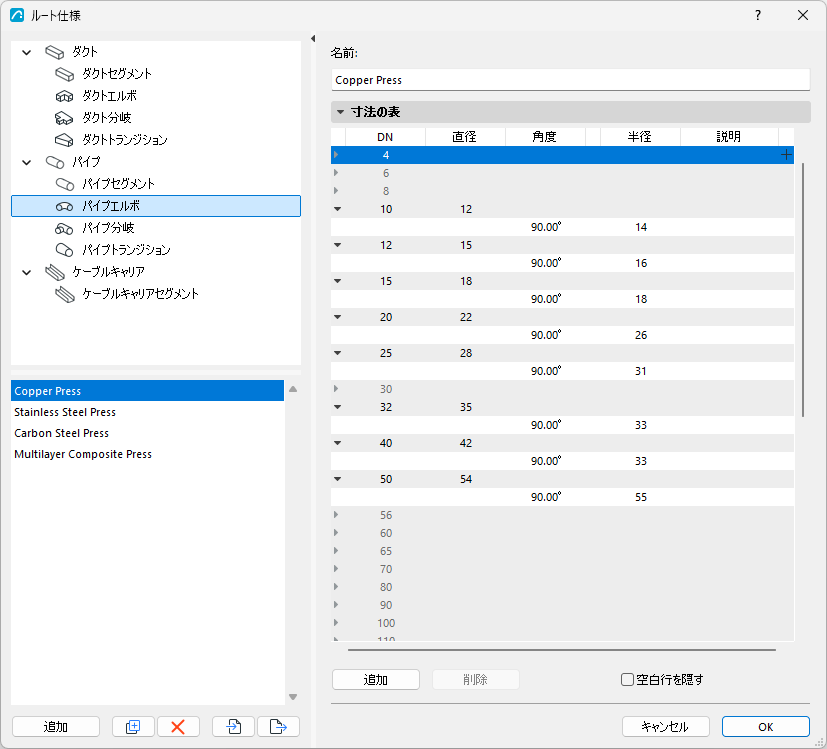

ベンドの角度を定義

配管やダクトのエルボおよび分岐継手に対して、任意の規格角度パラメータを設定できます。

分岐の寸法の設定

分岐の寸法には複数の部品が含まれます:
