カスタムMEPシンボルの作成

Archicad Collaborateで使用可能。

多数のMEP要素に内蔵の平面図シンボルが用意されています。

注: モデル表示オプションを使用して、MEP要素をシンボルまたは投影として平面図に表示します: 参照 MEP要素の記号表現)

シンボルをカスタマイズしたい場合は、組み込みのシンボルを編集するか、独自のシンボルを描くことができます。

注: カスタムMEPシンボルは、パイプターミナル、パイプ付属品、機器に使用できます。

例えば、パイプのバルブの組み込みシンボルがある。

ハンドル付きバルブのシンボルを作成:

以下のいずれかを実行します。
- 既存の2Dシンボルをコピーし、ワークシート（または平面図）に貼り付けます。
- 2D描画要素（線、塗りつぶしなど）を使って新しいシンボルを描きます
新しいシンボルの図面を選択します

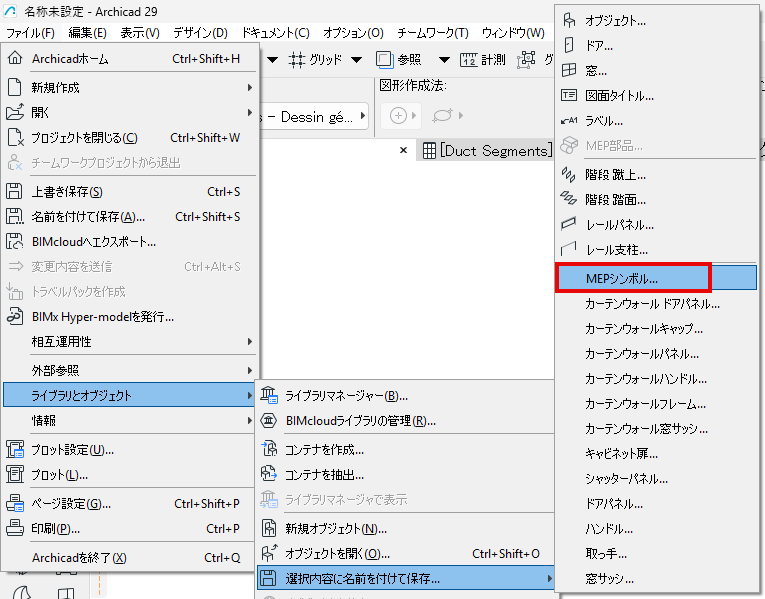

3Dウィンドウから、[ファイル]→[ライブラリとオブジェクト]→[選択内容に名前を付けて保存]→[MEPシンボル]を使用します。

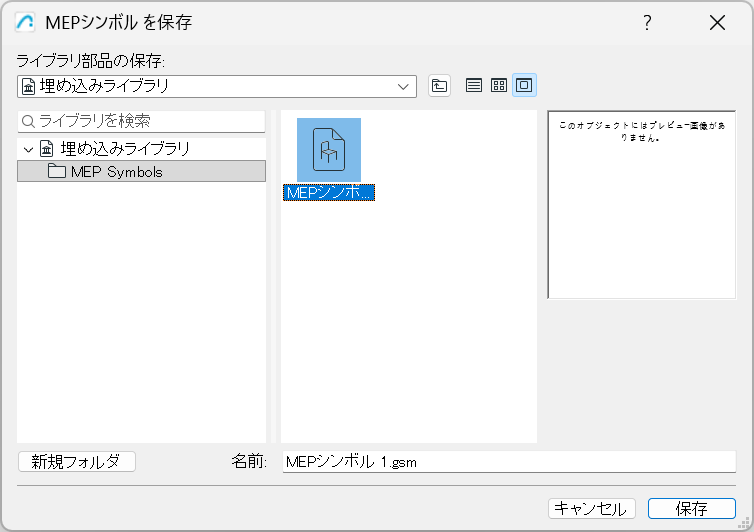

ファイル名と保存場所を入力し、「保存」をクリックします。
- デフォルトの場所は埋め込みライブラリですが、多数のMEPシンボルがある場合は、名前の付いたサブフォルダに整理しておくと便利です。
モデルで、置換対象のMEPオブジェクトシンボル（例えば、このバルブ）を選択し、そのオブジェクト設定を開きます。

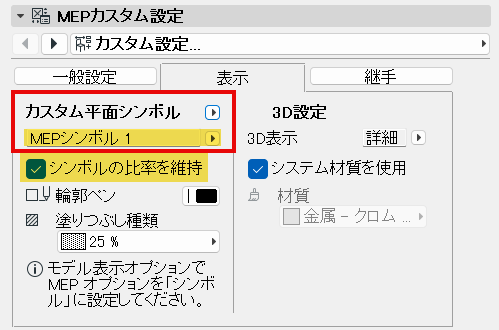

MEPカスタム設定ページで、表示タブに進みます。

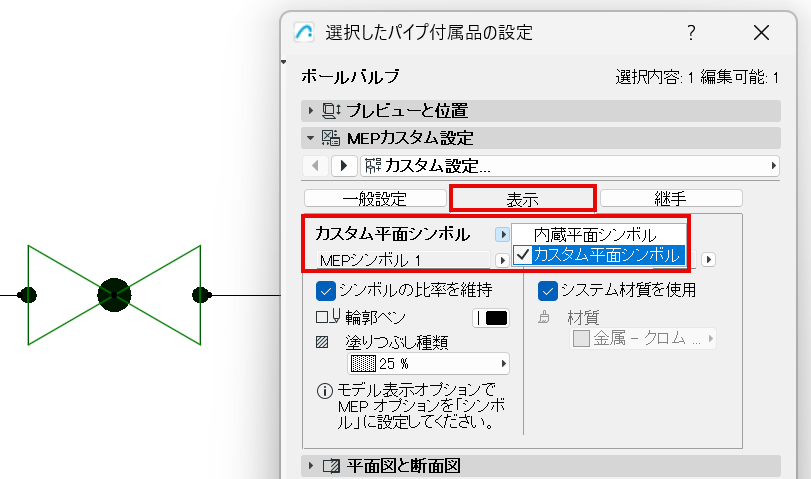

ビルトインプランシンボルの代わりに、カスタムプランシンボルを選択します。
ポップアップから、保存したカスタムMEPシンボルを選択します。
- デフォルトでは、オブジェクト表示の歪みを避けるために、[シンボルの比率を維持]ボックスがチェックされています。
バルブはカスタムMEPシンボルで表示されます。

必要に応じて、ホットスポットをドラッグしてシンボルのスケールをグラフィカルに調整します。

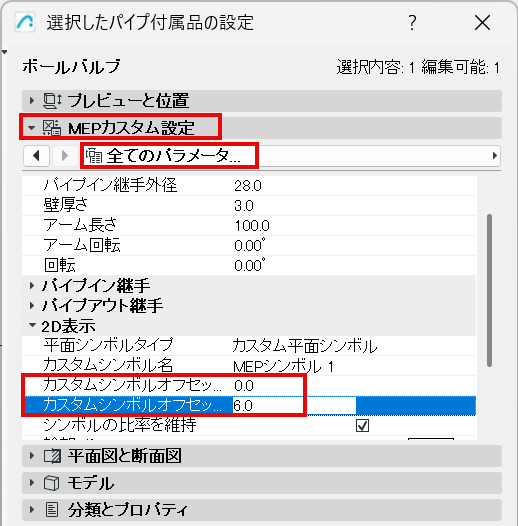

カスタムシンボルの位置調整 - オフセットパラメータを使用

新しいシンボルが図面に正しく配置されていない場合:
