MEP要素のモデル表示オプション
Archicad Collaborateで使用可能。
このパネルを表示するには、[ドキュメント]→[モデル表示]→[モデル表示オプション]を選択します。
これらの MEP オプションは、平面図上のMEP要素の外観を制御します。これらの設定を有効にするには、各要素の平面図表示オプションを「MVOに従う」に設定する必要があります。(「ルート要素の表示：平面図と断面図、モデル表示」を参照)
MEPオプションパネルで、各MEPルートおよび要素タイプの表示方法を選択します：投影、全て（断熱あり）、簡略（断熱なし）、またはスキーム

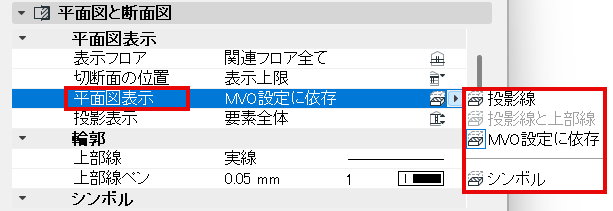

モデル表示オプションで設定したルートに適用するには、平面図表示オプション（ルート設定）が「MVO設定に依存」に設定されていることを確認してください。
また、この設定を上書きして、個々のルートに投影線またはシンボルを選択することもできます。「平面図表示」も参照してください
スキーム表示の場合、［MEPシステム］ダイアログを使用してシステムごとに線のカラーを定義します。
「カスタムMEPシンボルの作成」も参照してください。
