2D部材（スラブ、壁、屋根）

スラブ、壁、および単一平面屋根は、構造解析モデルでは2D部材として表示されます。

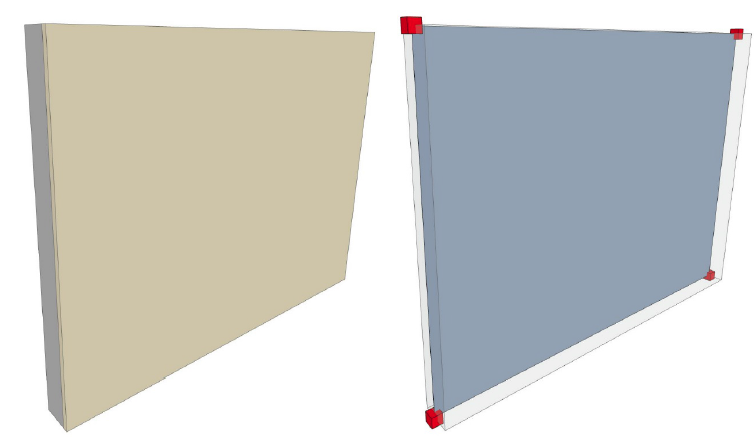

2D部材は、要素の躯体平面の中心に沿って生成される平面の表面です。2D部材には、少なくとも4つのノードとそのノードをつなげる1つの表面領域が含まれます。

解析部材は、調整しないかぎり物理形状の外側を延長しません。

構造解析モデルの2D部材になる要素は?

スラブ、壁、および屋根は、以下の条件を満たす場合、構造解析モデルでは2D部材を生成します。

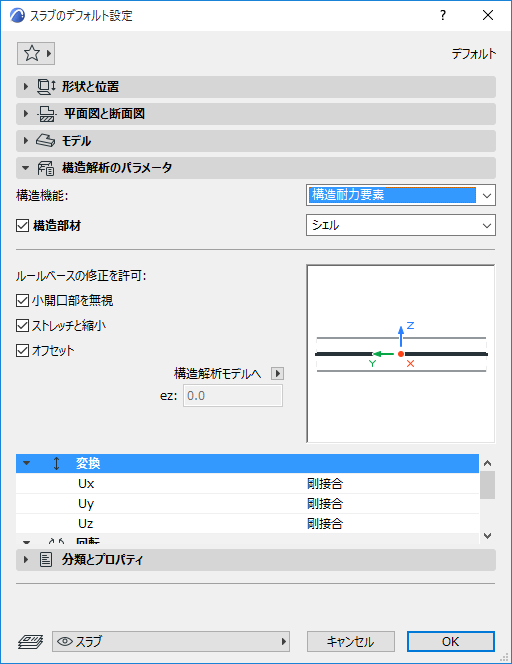

スラブ、壁または屋根の設定の[構造解析パラメータ]パネルを使用します。

構造機能を構造耐力要素に設定します。これは[分類とプロパティ]パネルにある[構造機能]制御と同じ制御で、同じ値です。

このチェックボックスはデフォルトでオンになっており、この要素は構造解析モデルに2D部材として含まれます。

Note:

構造解析モデルに含めてはいけない要素の場合は、チェックボックスをオフにします。（例えば、地下階の薄い防湿膜）。

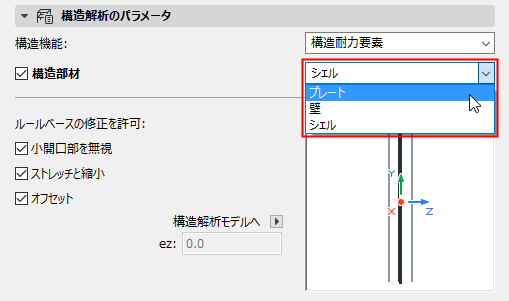

構造動作設定は、FEMベースの構造解析プログラムでの部材の動作、特に、この要素がどのタイプの力を支えるように設計されているかを定義します。

以下のオプションを選択して、部材の構造動作を定義します。

使用可能な定義は固定で、カスタマイズできません。

ここでの適切な選択は、受け取り側の構造解析プログラムによって異なります。一部のソフトウェアでは、この構造動作設定に基づいて受け取った要素をフィルタします。エクスポートした2D部材が受け取り側のソフトウェアにインポートされない場合、Archicadでその構造動作定義の調整が必要になる場合があります。

この定義は要素の作成に使用するツールとは完全に無関係です。つまり、垂直壁の動作を「プレート」または「シェル」に設定でき、水平スラブの動作を「壁」に設定できます。

構造動作設定は物理モデルには反映されません。

デフォルトでは、全てのチェックボックスがオンです。

つまり、対応するアジャスタおよび開口部フィルタ（[生成ルール]ダイアログで定義）が2D部材要素に影響を与えます。

調整からこの2D部材を除外する場合は、チェックボックスをオフにします。

[オフセット]チェックボックスがオフの場合：

この要素のz軸（2D部材の平面に垂直な軸）に沿った偏心を、グラフィックでまたは値を入力して再定義します。

「偏心」を参照してください。

「端部/エッジリリース」を参照してください。
