偏心

偏心の調整（グラフィカル）

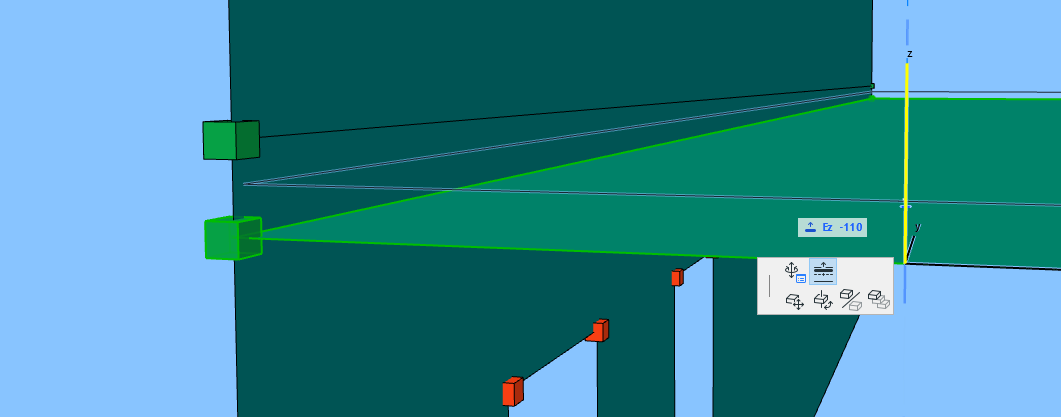

1. 部材を選択します。
2. ペットパレットから[偏心]コマンドを有効にします（物理モデルが現在表示されていない場合、1D部材に必要ないか使用できません）。
3. 部材をその新しい位置にドラッグします（必要に応じて座標情報値を入力します）。





   Note:

   • 2D部材の場合、偏心/オフセットは部材平面に垂直に行われます（カスタマイズされた辺角度に関係なく）。
   • 選択された部材に対して、偏心値が要素情報タグ（および設定と情報ボックス）に表示されます。





   • 部材を元の位置からドラッグすると、グローバルな調整ルールはその部材には適用されなくなり、設定ダイアログの[オフセット]チェックボックスはオンになりません。グローバルな調整ルールを再度適用するには、設定ダイアログに移動して[オフセット]チェックボックスを再度オンにします。

     「ルールベースの修正を許可 - 1D部材」または「ルールベースの修正を許可 - 2D部材」を参照してください。

偏心の調整（要素設定）

1. 1Dまたは2D部材を選択します。

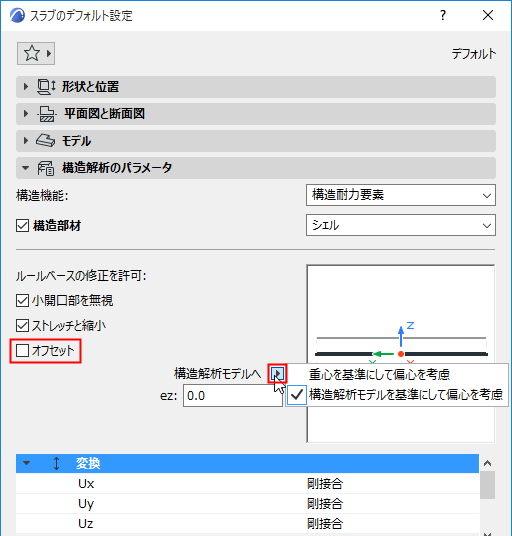

2. 設定ダイアログを開きます（[構造解析パラメータ]パネル）。
3. [オフセット]オプションのチェックをオフにし、編集を有効にします（このチェックボックスをオフにすると、グローバルな調整ルールはこの要素に適用されず、手動で調整することになります）。
4. 偏心を計測する方法を選択します。
   • 要素の重心を基準、または
   • 要素の構造解析モデルを基準

   この2つの方法の結果は同じですが、値は反対の符号を使用して定義されます。





5. 次のいずれかを実行して、偏心値を定義します。
   • プレビューウィンドウをクリックして、境界枠点に新しい位置を入力します
   • オフセット値を手動で入力します

インポートした要素の複数の偏心値

構造解析形式バージョン1.0.6以降では、1D部材の各端部でさまざまな複数の偏心値を処理できます。

Archicadは各端部での複数の偏心値をサポートしていません。このようなモデルをインポートすると、Archicad は受け取った要素に平均偏心値を割り当てて変換します（該当する場合）。

このような場合、変換に関する警告が表示されます。

関連トピック

調整ルール

解析部材の手動編集
