SAFファイルをArchicadにインポート

次の2つのインポートワークフローを使用できます。

以下に、各ワークフローについて簡単に説明します。

[ファイル]→[開く]を使用します。

[ファイル]→[開く]を使用して、目的のSAFファイルを参照します。
開くプロセスでは選択したテンプレートファイルのSAF変換設定が使用されます。

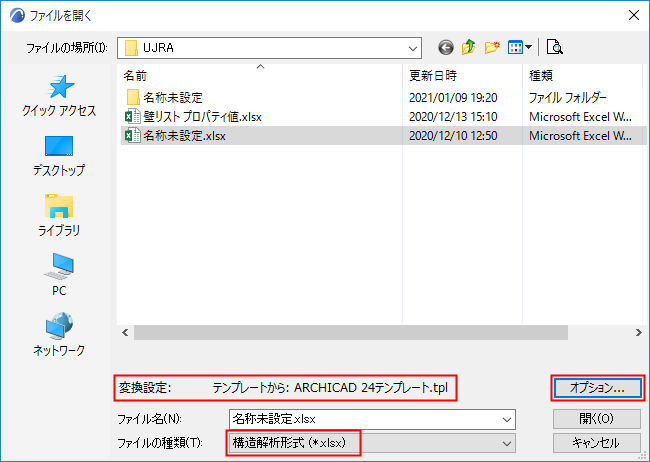

[開く]ダイアログボックスの[変換設定]に表示される現在のテンプレートファイルを確認してください。

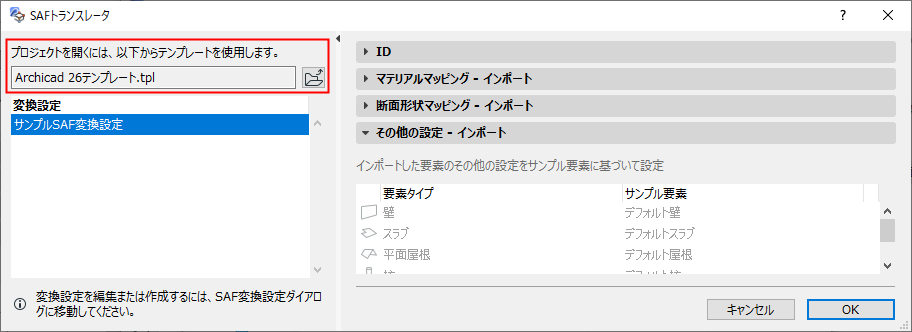

必要に応じて、[オプション]をクリックして別のテンプレートを選択します。
ArchicadでSAFファイルが開きます。
- 受け取った要素は、使用するSAF変換設定の設定に基づいて、Archicadの対応する要素にマッピングされますこの変換設定設定には、この変換設定設定には、各要素のレイヤー定義が含まれます。（「その他の設定 - インポート」を参照してください）。
- インポート後、[カスタム]レイヤーセットが自動的に有効になり、全てのレイヤーに対してレイヤー交差クラスはゼロに設定されます（したがって、優先度に基づく自動接続が行われないため、構造解析モデルの接続は影響を受けません）。
- 構造解析モデルの接続の変更を回避するために、構造解析モデルの調整ルールは[ルールなし]に設定されます。

変更の再インポートや、SAFファイルでの修正の確認を行う場合は、モデル比較機能（[デザイン]→[モデル比較]）を使用することをお勧めします。

モデル比較を使用してSAFファイルを開くと、現在のプロジェクトの変換設定がデフォルトで適用されます。ただし、モデル比較でSAFファイルを選択するときに、必要に応じて、別のテンプレートを選択してSAF変換設定に使用することもできます。

「構造解析モデルの比較」を参照してください。
