構造解析モデルの比較

ワークフロー例

この例では、構造エンジニアが構造解析モデルを改訂し、課題割り当てのためにモデル比較を行います。

1. [デザイン]→[モデル比較]を使用します。
2. [モデル比較]パレットで：

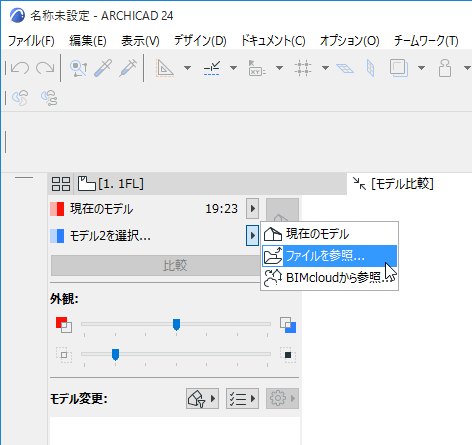

   モデル1に[現在のモデル]を選択します（必要に応じて、他のplnやSAFを参照することができます）。

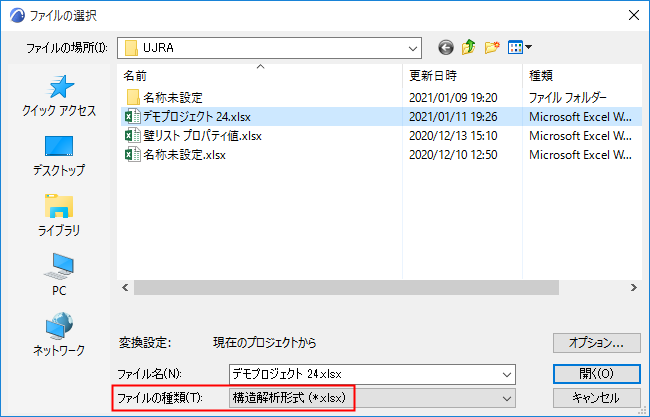

3. モデル2では、SAFファイル（形式：構造解析ファイル .xlsx）を参照します。









   注: モデル比較を使用してSAFファイルを開くと、SAF変換設定の現在のプロジェクトの変換設定が適用されます。現在のプロジェクトのSAF変換設定設定が、必要としている設定であることを確認してください。これを変更するには、現在のプロジェクトに別の変換設定ファイルをインポートします。「SAF変換設定をインポート/エクスポート」を参照してください。
4. [開く]をクリックします。

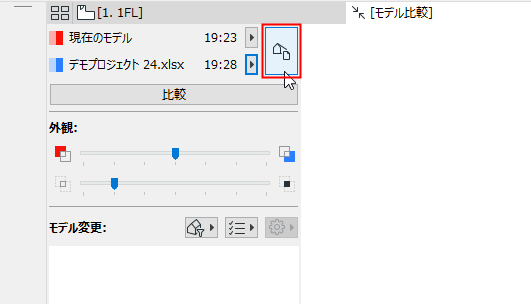

5. [モデル比較]パレットで、[ビューセレクター]ボタンをクリックします。





6. [ビューを選択]ダイアログが開きます。
7. 3Dビューパネルで比較する3Dビューを選択します （「比較するビューを選択」も参照してください）。
   注: plnとSAFモデルの比較では、SAFファイルにはビューが含まれていないため、共通のビューのみ利用可能です。

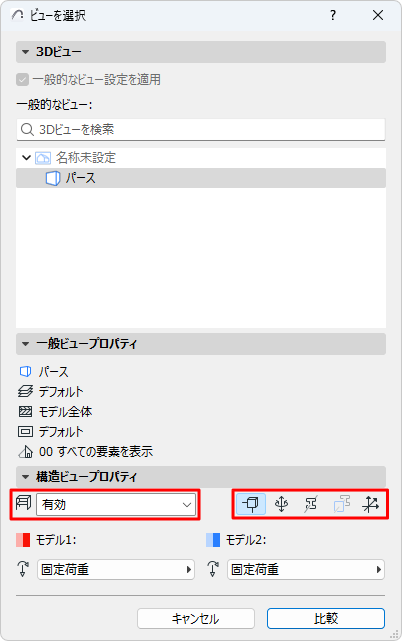

8. [構造ビュープロパティ]パネルで、[構造解析モデル]オプションをオンにします。





   • アイコン（ノード、端部解除、断面形状、置換プロファイル、ローカル座標系）のいずれかをクリックして、[比較]ウィンドウにこれらの構造体の構成要素を表示させます。
   • 必要に応じて、比較する特定の荷重ケースをビューごとに選択します。下記の「モデル比較での荷重ケース」を参照してください。
     注: 表示設定は選択されたビューに保存されますが、これらのアイコンや荷重ケースオプションで一時的に上書きすることができます。
9. [比較]をクリックします。モデル比較結果が生成されている間、他のタブやウィンドウに移動することができます。
10. [モデル比較]ウィンドウで結果を確認します。

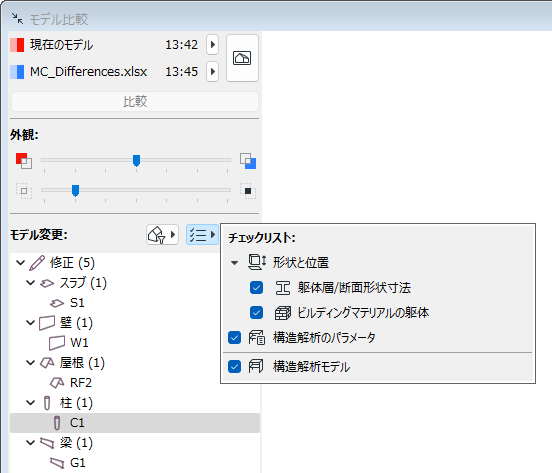

11. 確認したいパラメータをフィルタします。使用可能なパラメータセットは、構造解析モデルに固有です。





12. [モデル比較]パレットで変更内容を確認します。変更された要素が両方のモデルにあります（「修正済」と、モデル1またはモデル2にのみ存在する変更要素）。

    「モデル比較：変更の確認」を参照してください。

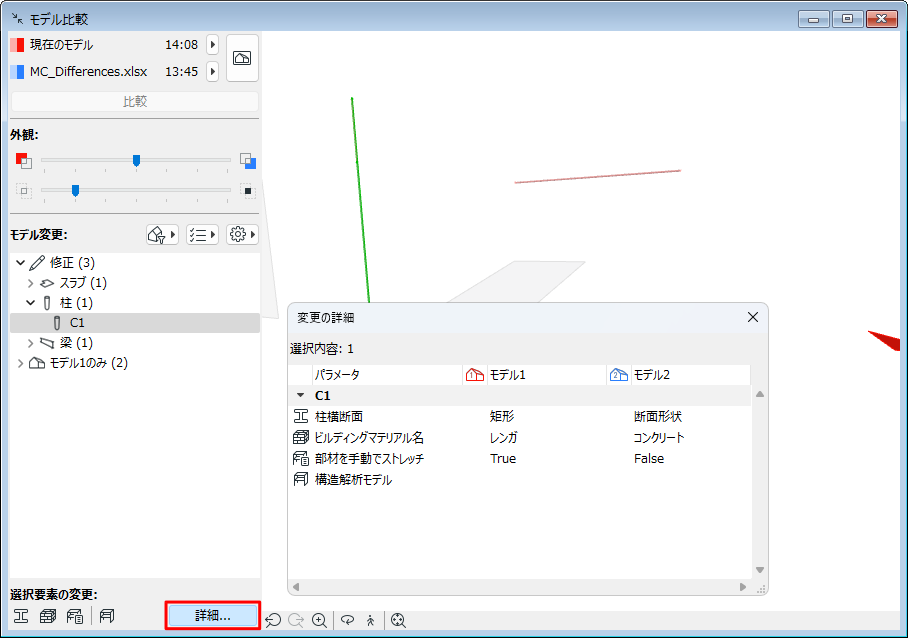

13. 修正済要素の構造関連の変更の詳細情報を確認するには、[詳細]をクリックします。（構造ビューの比較のみ可能。チームワークでは使用できません。）

    利用可能な場合は、特定のパラメータのモデル1と モデル2の値を確認することができます。





    注: [変更の詳細]は、[構造解析]ツールバー、または[ウィンドウ]→[パレット]からも開くことができます。





14. 必要に応じて、バージョンを作成します。

    「モデル比較変更リストから課題を作成」を参照してください。

モデル比較での荷重ケース

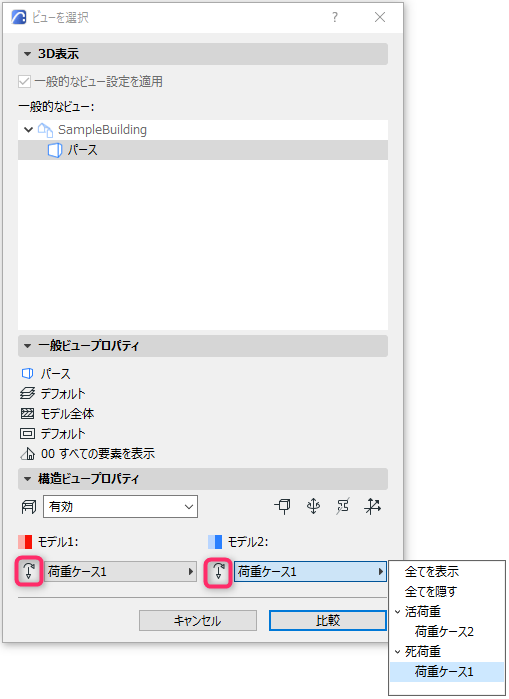

[ビューを選択]ダイアログ（[構造ビュープロパティ]パネル）で、以下を実行します。

• 両方のモデルで、[荷重ケース]コントロールをオンにします。モデルの保存された荷重ケース（ビュー設定の一部）が表示されます。
• 必要に応じて、いずれかまたは両方のモデルの荷重ケースをオンまたはオフにします。荷重ケースをオフにすると、そのモデルにおいて荷重関連の情報は無視されます。
• いずれかまたは両方のモデルで、モデル比較で考慮するために異なる荷重ケースを選択することができます。
