DXF/DWGを結合
- [ファイル]→[相互運用性]→[結合]を使用して、ファイルの参照場所として[ファイルから]または[BIMcloudから]のいずれかを選択します。
- [ファイルの結合]ダイアログで、目的のDXFまたはDWGファイルを参照します。
- [開く]をクリックします。
- [DXF/DWGを結合]ダイアログボックスが表示されます。ここでは2つの選択肢があります。

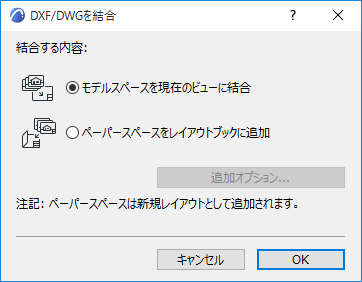

- [モデルスペースを現在のビューに結合]:DXF/DWGファイルのモデルスペース部分をプロジェクトに結合するには、これを選択します。DXF-DWGモデルスペースにAutoCAD要素の上面図が生成され、2D要素に配置されます。
表示されるダイアログでその他のオプションを設定します:[DXF/DWGモデルスペースを結合]ダイアログボックス

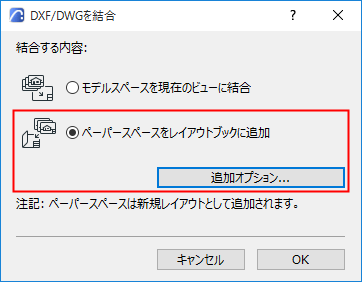

- [ペーパースペースをレイアウトブックに追加]：DXF/DWGファイルのペーパースペースをレイアウトブックに追加するには、こちらを選択します。
- ペーパースペースの定義はレイアウトに変換されます。
- Archicad で使用できなくなったペーパースペースサイズの定義がDXF/DWG図面に含まれている場合は、新規マスタレイアウトが作成されます。
- DXF/DWGビューポートのコンテンツは、図面に変換されてレイアウトに配置されます。この図面は編集できず、図面マネージャに[埋め込み]ステータスで表示されます。
- ペーパースペースに描画されている要素は、Archicad 要素に変換されて、レイアウトに直接配置されます。

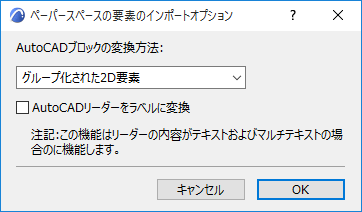

詳細オプションを設定するには、[追加オプション]をクリックします。
AutoCADブロックの変換方法：
以下のいずれかのオプションを選択します。
- 2D要素
- グループ化された2D要素
- ライブラリ部品
「開くオプション（DXF-DWG変換設定）」を参照してください。
[AutoCADリーダーをラベルに変換]：このボックスをオンにすると、結合プロセス中にこの変換を実行します。
このボックスをチェックしない場合は、AutoCADのリーダーは単純な2D要素に変換されます。
